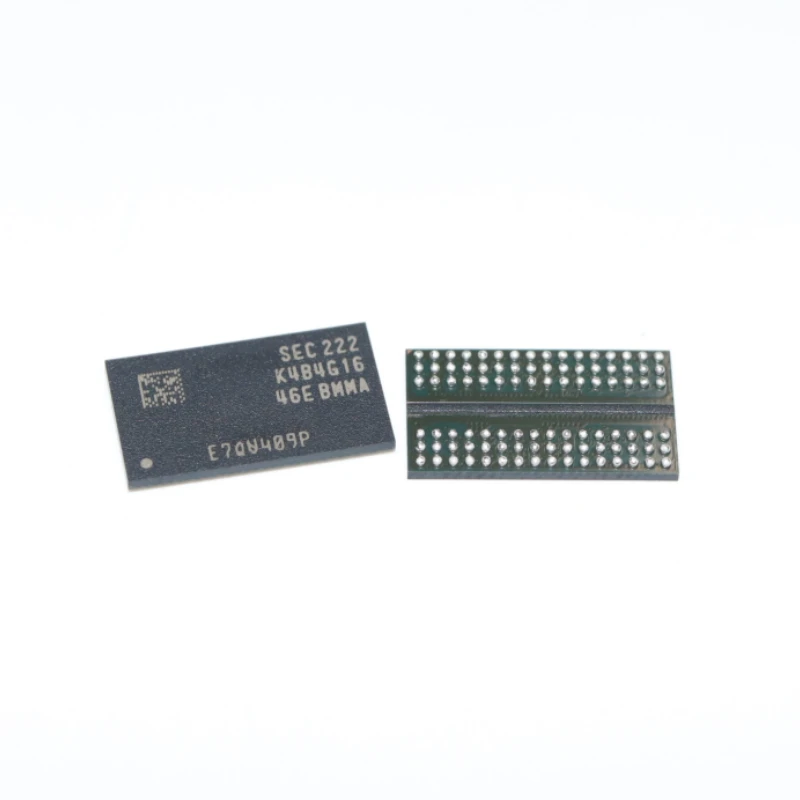

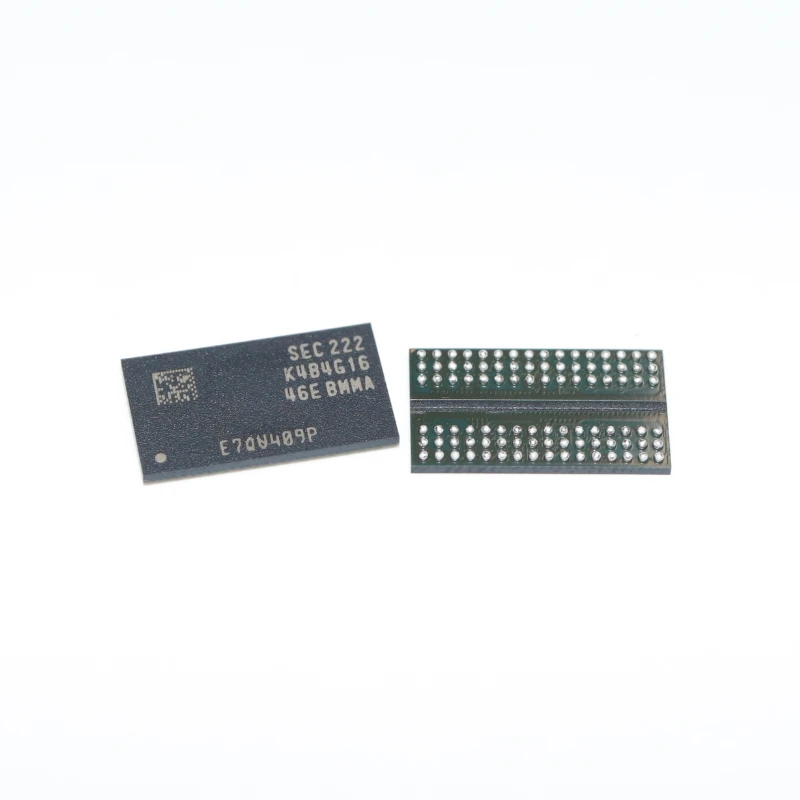

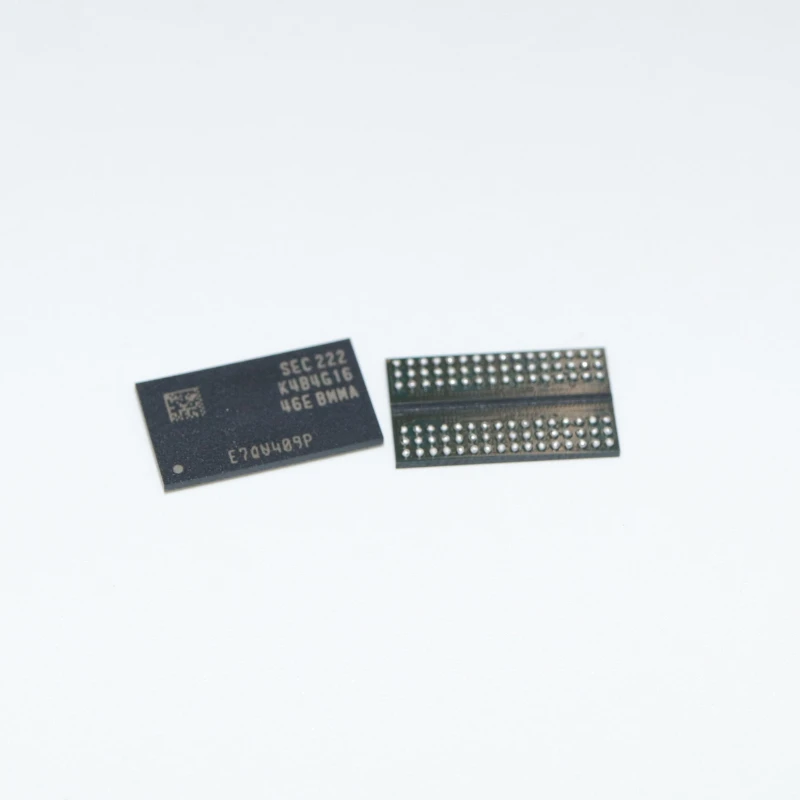

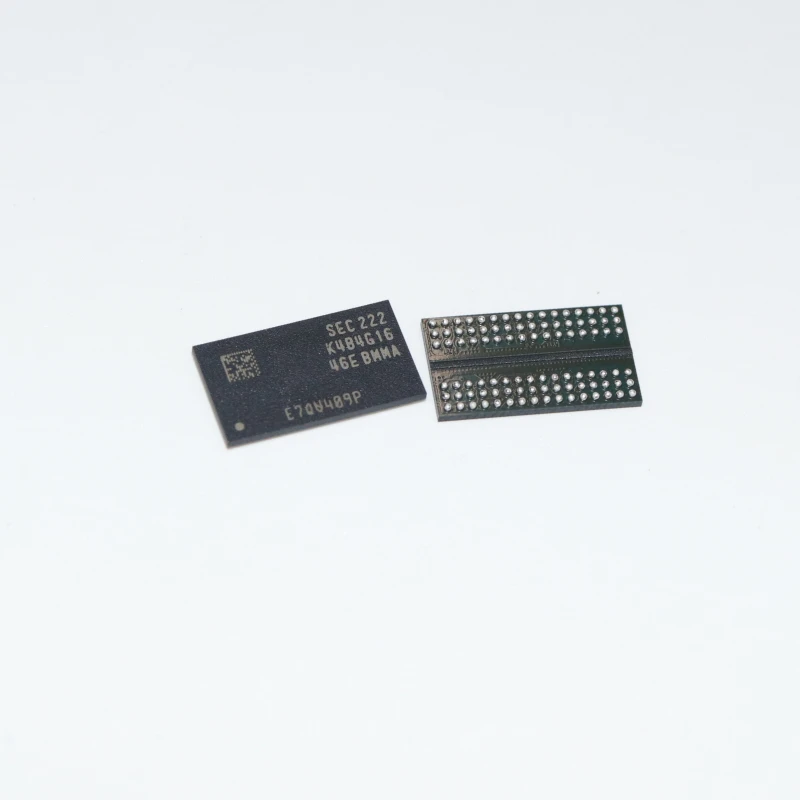

K4B4G1646E-МАБА

Электронный кристалл DDR3 SDRAM емкостью 4 ГБ организован в виде устройства 32 Мбит x 16 входов/выходов x 8 банков. Это синхронное устройство обеспечивает высокую скорость передачи данных с двойной скоростью до 1866 Мбит/сек/контакт (DDR3-1866) для общих приложений. Чип разработан с учетом следующих ключевых функций DDR3 SDRAM, таких как опубликованный CAS, программируемый CWL, внутренняя (само) калибровка, подключение на кристалле с использованием вывода ODT и асинхронный сброс. Все управляющие и адресные входы синхронизируются с парой дифференциальных тактовых импульсов с внешним питанием. Входы фиксируются в точке пересечения дифференциальных тактовых импульсов (CK возрастает и CK падает). Все операции ввода-вывода синхронизируются парой двунаправленных стробов (DQS и DQS) синхронно с источником. Адресная шина используется для передачи информации об адресе строки, столбца и банка в стиле мультиплексирования RAS/CAS. Устройство DDR3 работает от одного источника питания 1,35 В (1,28–1,45 В) или 1,5 В (1,425–1,575 В) и VDDQ 1,35 В (1,28–1,45 В) или 1,5 В (1,425–1,575 В).
