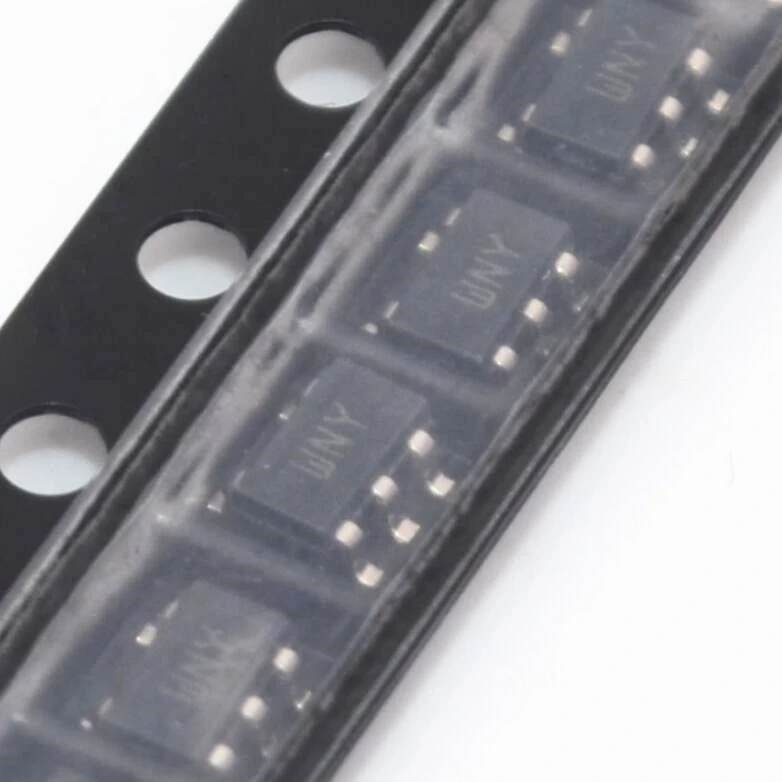

STWD100NYWY3F

Функции

Current consumption 13 μA typ.

Available watchdog timeout periods are 3.4 ms, 6.3 ms, 102 ms and 1.6 s 

Chip enable input

Open drain or push-pull WDO output

Operating temperature range: –40 to plus 125 degree

Package SOT23-5, SC70-5 (SOT323-5)

Характеристики электростатического разряда

– HBM: 2000 V

– RCDM: 1000 V

Applications

Telecommunications

Alarm systems

Industrial equipment

Networking

Medical equipment

ИБП (источник бесперебойного питания)

Описание

Цепи сторожевого таймера STWD100 представляют собой автономные-устройства, которые предотвращают отказы системы, вызванные определенными типами аппаратных ошибок (-неотвечающие периферийные устройства, конфликты на шине и т. д.) или программными ошибками (неверный скачок кода). , код зациклился и т. д.).

Сторожевой таймер STWD100 имеет вход WDI и выход WDO. Вход используется для периодической очистки внутреннего сторожевого таймера в течение заданного периода тайм-аута, twd. Пока система работает правильно, она периодически переключает вход сторожевого таймера WDI. Если система выходит из строя, сторожевой таймер не сбрасывается, генерируется системное оповещение и активируется выход сторожевого таймера WDO.

Схема STWD100 также имеет контакт включения EN, который может включать или отключать функцию сторожевого таймера. Штырь EN подключен к внутреннему подтягивающему резистору. Устройство включено, если контакт EN остается плавающим.
