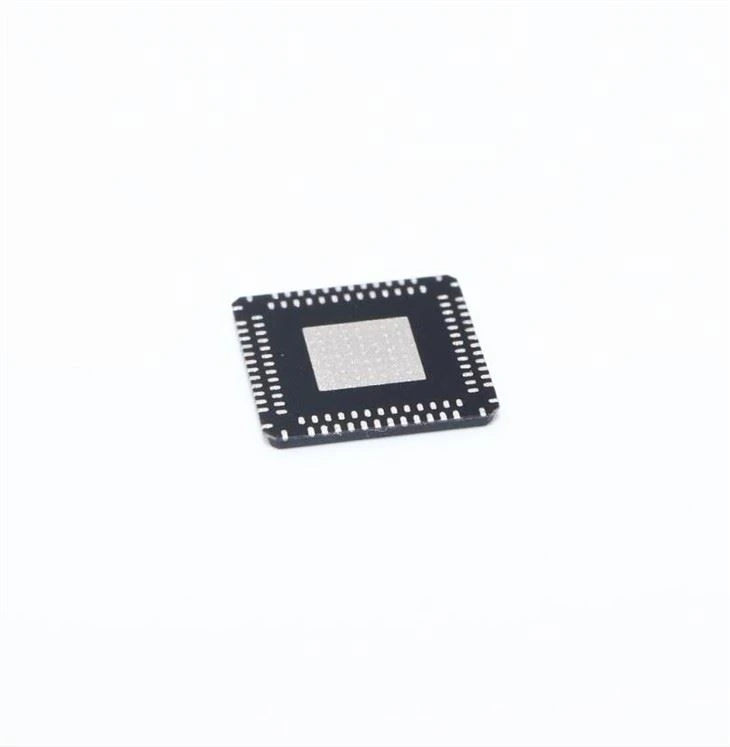

RT8072GSP

Общее описание



RT8072 — это высокоэффективный понижающий ШИМ-преобразователь, обеспечивающий выходной ток 5 А в широком диапазоне входного напряжения от 2,9 В до 5,5 В.

RT8072 обеспечивает точное регулирование различных нагрузок с опорным напряжением ±1% при комнатной температуре. Для уменьшения размера индуктора он обеспечивает частоту переключения до 2 МГц. Эффективность максимизируется за счет встроенных 50 мОм для верхней стороны, 35 мОм для нижней стороны МОП-транзисторов и типичного тока питания 250 мкА.

RT8072 имеет защиту от перегрузки по току, функцию понижения частоты при коротком замыкании, режим икоты при пониженном напряжении и защиту от перегрева. RT8072 доступен в корпусах SOP-8 (открытая площадка) и WDFN-12L 3x3.



Особенности л



·Встроенные МОП-транзисторы 50 мОм и 35 мОм l

·5А выходной ток л

·Высокая эффективность До 95 процентов л

·Входной диапазон от 2,9 В до 5,5 В l

·Регулируемая частота ШИМ: от 300 кГц до 2 МГц.

·0.8 В ±1 процент опорного напряжения l

·Регулируемый внешний плавный пуск l

·Индикатор Power Good (только WDFN-12L 3x3) l

·Защита от перегрузки по току л

·Защита от пониженного напряжения л

·Защита от перегрева л

·SOP-8 (открытая площадка) и 12-ведущие пакеты WDFN l

·Соответствует RoHS и не содержит галогенов





Приложения

l

·Низковольтные энергосистемы высокой плотности l

·Распределенные энергосистемы l

·Преобразования в точке загрузки
