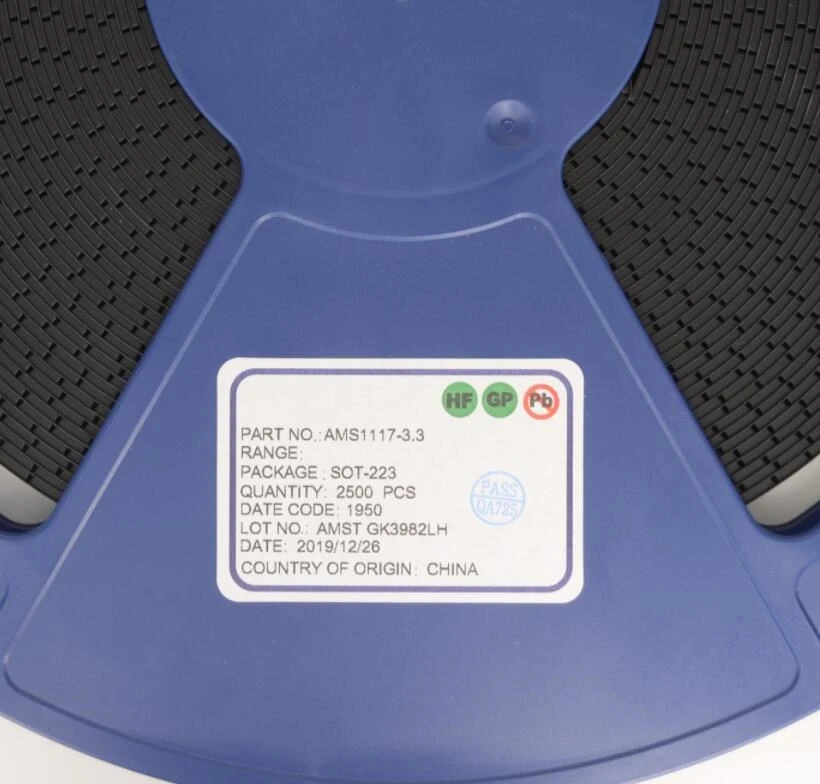

АМС1117-3.3

ОБЩЕЕ ОПИСАНИЕ

Семейство регулируемых и фиксированных стабилизаторов напряжения AMS1117 предназначено для обеспечения выходного тока до 1 А, при этом работает до дифференциала ввода-вывода 1 В. Падение напряжения прибора гарантируется максимумом 1,3В и уменьшением при меньших токах нагрузки.

Встроенная обрезка регулирует опорное напряжение до 1,5%. Предел тока устанавливается для минимизации нагрузки на регулятор и условий перегрузки силовой цепи.

Устройства AMS1117 совместимы по выводам с другими трехконтактными стабилизаторами SCSI и предлагаются в низкопрофильном корпусе SOT-223 для поверхностного монтажа, в корпусе SOIC 8L и в пластиковом корпусе TO-252 (DPAK).

ФУНКЦИИ

● Три клеммы регулируемых или фиксированных напряжения * 1,5 В, 1,8 В, 2,5 В, 2,85 В, 3,3 В и 5,0 В

● Выходной ток 1A

● Работает до выпадения 1 В

● Линейное регулирование: 0,2% макс.

● Регулирование нагрузки: 0,4% макс.

● Доступен пакет SOT-223, TO-252 и SO-8

ПРИЛОЖЕНИЙ

● Высокоэффективные линейные регуляторы

● Пострегуляторы для переключения источников питания

● Линейный регулятор от 5 В до 3,3 В

● Зарядные устройства

● Активные терминаторы SCSI

● Управление питанием для ноутбука

● Контрольно-измерительные приборы с батарейным питанием
