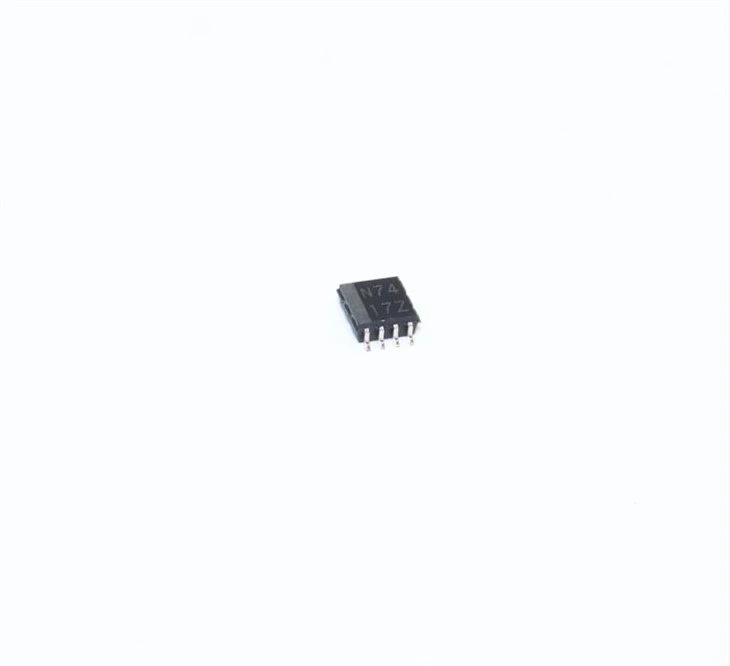

TPS61015DGSR

Описание



Устройства TPS6101x предназначены для ускорительных преобразователей для систем, которые обычно работают с одно- или двухэлементным никель-кадмиевым (NiCd), никель-металлическим гидрид (NiMH), или щелочная батарея.



Выходное напряжение преобразователя можно регулировать от от 1,5 В до максимум 3,3 В с помощью внешнего резистора делитель или, фиксируется внутри на чипе. Приборы обеспечивают выходной ток 200 мА с питанием напряжение всего 0,9 В. Конвертер запускается в полная нагрузка при напряжении питания всего 0,9 В и пребывании в работе с напряжением питания до 0,8 В.



Преобразователь основан на фиксированной частоте, токе режим, импульсно-широтно-модуляционный (ШИМ) контроллер, который автоматически переходит в режим энергосбережения при свете груз. Он использует встроенный синхронный выпрямитель, поэтому, нет требуется внешний диод Шоттки и система повышается эффективность. Ток через выключатель ограничен максимальным значением 1300 мА. Тем преобразователь можно отключить, чтобы свести к минимуму разряд батареи. Во время выключения нагрузка полностью изолирована от аккумулятор.



Функция автозаряда позволяет разрядить выходной конденсатор в режиме выключения. Это особенно полезно, когда микроконтроллер или память подается, где остаточное напряжение на выходе конденсатор может привести к неисправности приложений. При программировании ADEN-контакта автозарядка функцию можно отключить. Режим с низким уровнем электромагнитных помех реализовано для уменьшения помех и излучения электромагнитная энергия при входе преобразователя прерывистый режим проводимости. Устройство упакован в микро-малое пространство, экономящее 10-контактный Пакет MSOP. TPS61010 также доступен в 3 мм x 3 мм 10-контактный корпус QFN.
