ТПС548Д22РВФ

Функции

● Диапазон входного напряжения преобразования (PVIN): от 1,5 В до 16 В

● Диапазон входного напряжения смещения (VDD): от 4,5 В до 22 В

● Диапазон выходного напряжения: от 0,6 В до 5,5 В

● Интегрированные, 2,9 мОм и 1,2 мОм силовые МОП-транзисторы с непрерывным выходным током 40 А

● Опорное напряжение от 0,6 В до 1,2 В с шагом 50 мВ с использованием контакта VSEL

● Диапазон допуска ±0,5%, 0,9-VREF: от –40 °C до +125 °C Температура перехода

● Истинный дифференциальный усилитель дистанционного датчика

● Контур управления D-CAP3™ для поддержки больших объемных конденсаторов и / или небольших MLCC без внешней компенсации

● Адаптивное управление временем с 4 выбираемыми настройками частоты: 425 кГц, 650 кГц, 875 кГц и 1,05 МГц

● Температурный компенсированный и программируемый предел тока с RILIM и OC Clamp • Выбор икоты или защелки OVP или UVP

● VDD UVLO Внешняя регулировка с помощью Precision EN Hysteresis

● Поддержка запуска Prebias

● Экономичный режим™ и FCCM по выбору

● Полный набор защиты от сбоев и PGOOD

Приложений

● Корпоративная система хранения данных, твердотельный накопитель, NAS

● Беспроводная и проводная коммуникационная инфраструктура

● Промышленные ПК, автоматизация, ATE, PLC, видеонаблюдение

●Корпоративный сервер, коммутаторы, маршрутизаторы

● ASIC, SoC, FPGA, DSP Core и I/O Rails

Описание

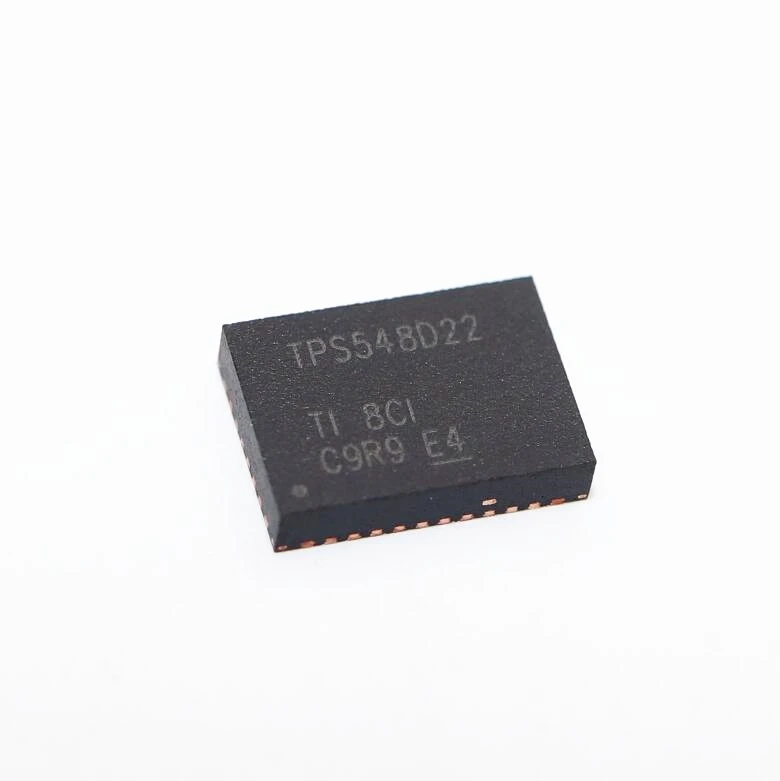

Устройство TPS548D22 представляет собой компактный преобразователь с одним баксом с адаптивным управлением режимом D-CAP3 по времени. Он разработан для высокой точности, высокой эффективности, быстрого переходного отклика, простоты использования, низкого количества внешних компонентов и компактных систем питания.

Это устройство оснащено полным дифференциальным датчиком, интегрированными в TI полевыми транзисторами с высоким боковым сопротивлением 2,9 мОм и низким боковым сопротивлением 1,2 мОм. Устройство также имеет точный опорный ток 0,5%, 0,9 В с диапазоном температур окружающей среды от –40°C до +125°C. Конкурентные характеристики включают в себя: очень низкое количество внешних компонентов, точное регулирование нагрузки и регулировку линии, автоматическое пропускание или режим FCCM и внутреннее управление плавным запуском.

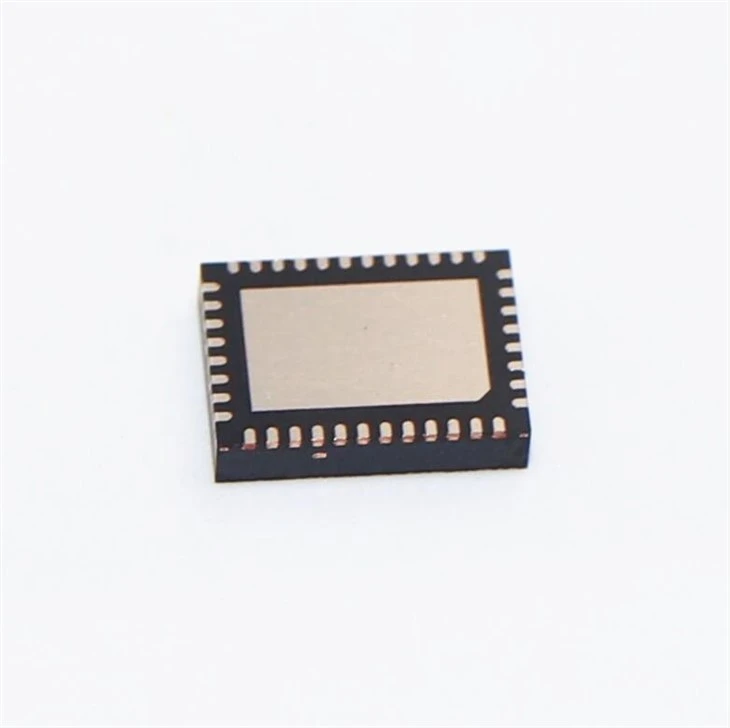

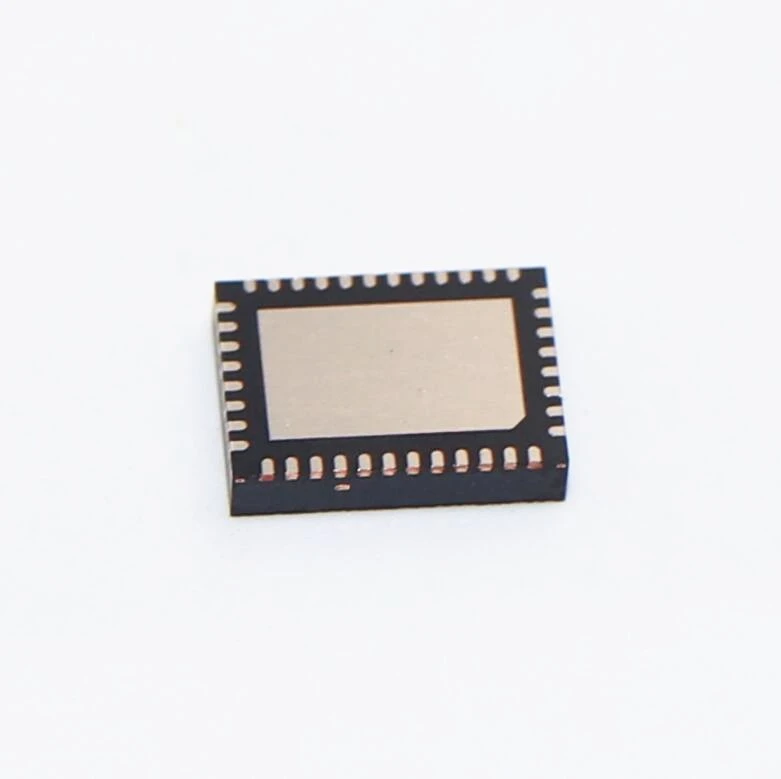

Устройство TPS548D22 выпускается в 7-мм × 5-мм, 40-контактном корпусе LQFN-CLIP (RVF) (за исключением RoHs).
