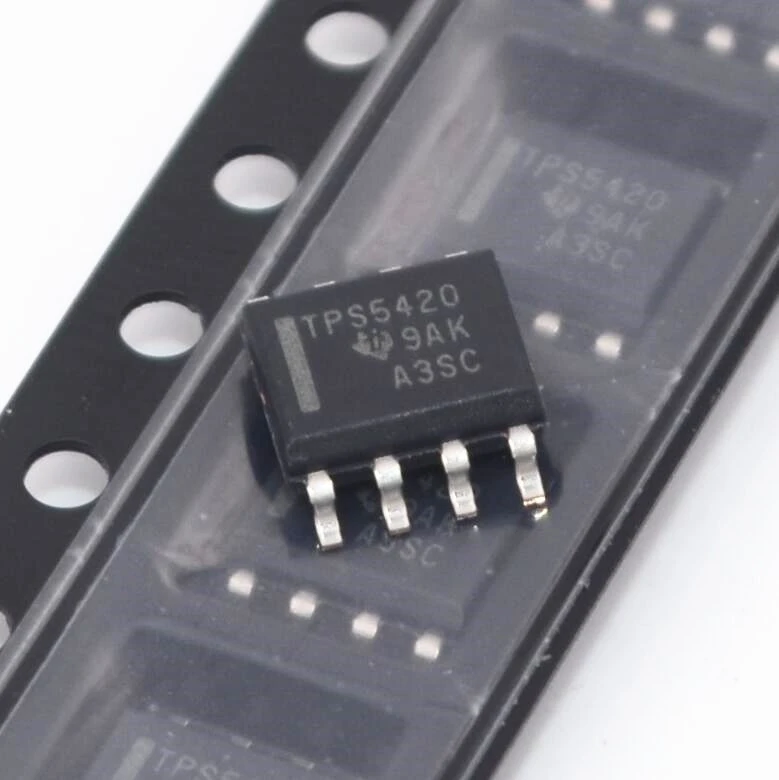

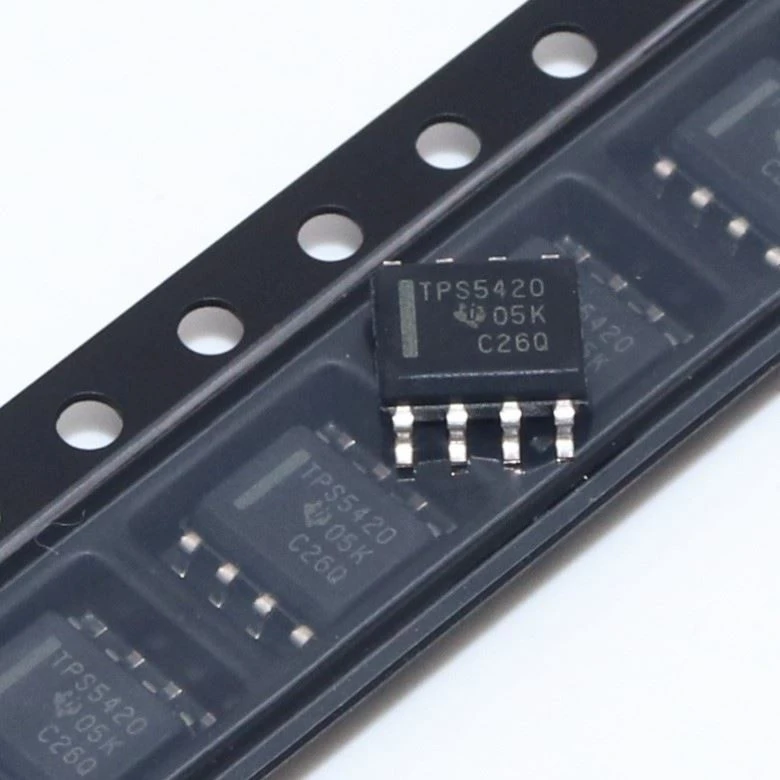

TPS5420DR

ФУНКЦИИ

● До 2-A непрерывный (3-A пиковый) выходной ток

● Высокая эффективность до 95% обеспечивается встроенным MOSFET-коммутатором 110 мОм

● Внутренняя компенсация минимизирует количество внешних деталей

● Фиксированная частота переключения 500 кГц для небольшого размера фильтра

● Система защищена ограничением перегрузки по току, защитой от перенапряжения и тепловым отключением

●–40°C до 125°C Диапазон рабочих температур перехода

● Доступен в небольшом 8-контактном корпусе SOIC

ПРИЛОЖЕНИЙ

● Потребитель: телевизионная приставка, DVD, ЖК-дисплеи

●Распределенные системы питания 12 В/24 В

ОПИСАНИЕ

TPS5420 - это ШИМ-преобразователь с высоким выходным током, который интегрирует в себя низкопропорциональный N-канальный МОП-транзистор с высоким сопротивлением. В комплект поставки с перечисленными характеристиками входит высокопроизводительный усилитель погрешности напряжения, обеспечивающий высокую точность регулирования напряжения в переходных условиях; схема блокировки пониженного напряжения для предотвращения запуска до тех пор, пока входное напряжение не достигнет 5,5 В; внутренне установленная схема медленного запуска для ограничения пусковых токов; и прямая цепь подачи напряжения для улучшения переходного отклика. При использовании контакта ENA ток питания при отключении обычно снижается до 18 мкА. Другие функции включают в себя включение активного-высокого, ограничение перегрузки по току, защиту от перенапряжения и тепловое отключение. Для снижения сложности проектирования и количества внешних компонентов контур обратной связи TPS5420 компенсируется внутренней компенсацией.

Устройство TPS5420 выпускается в простом в использовании 8-контактном корпусе SOIC. TI предоставляет оценочные модули и программный инструмент Designer, чтобы помочь в быстром достижении высокопроизводительных конструкций блоков питания для удовлетворения агрессивных циклов разработки оборудования.
