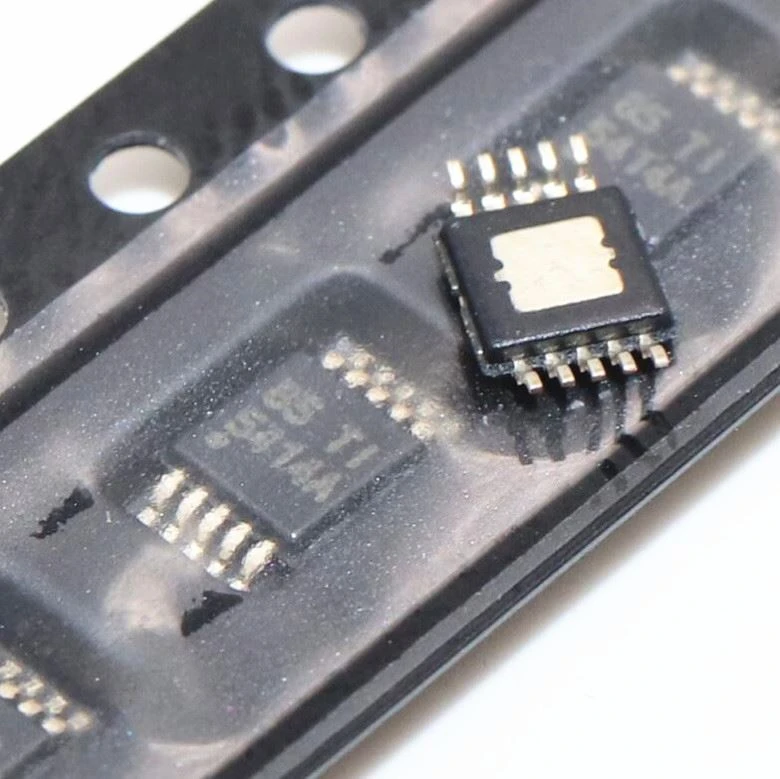

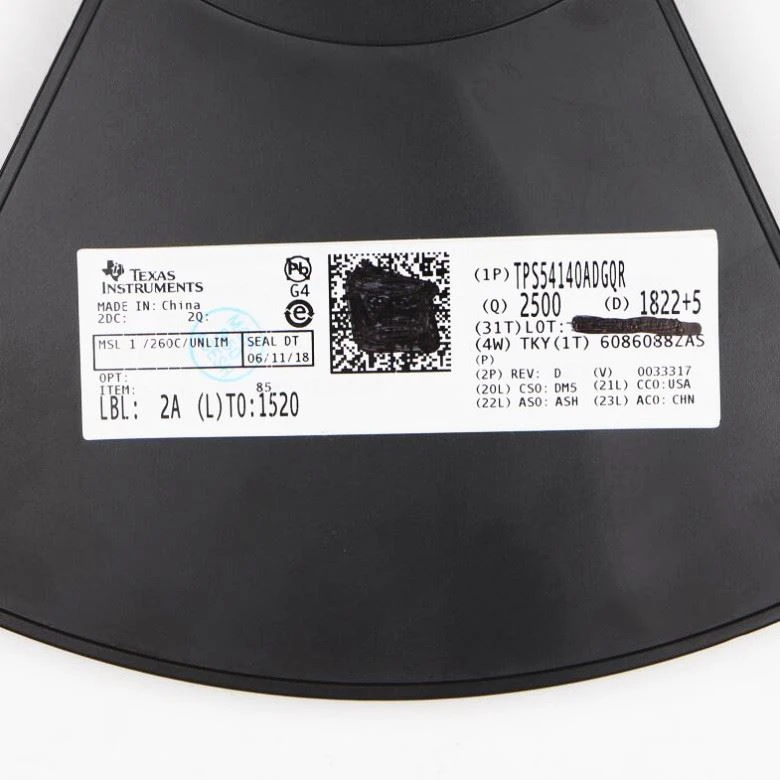

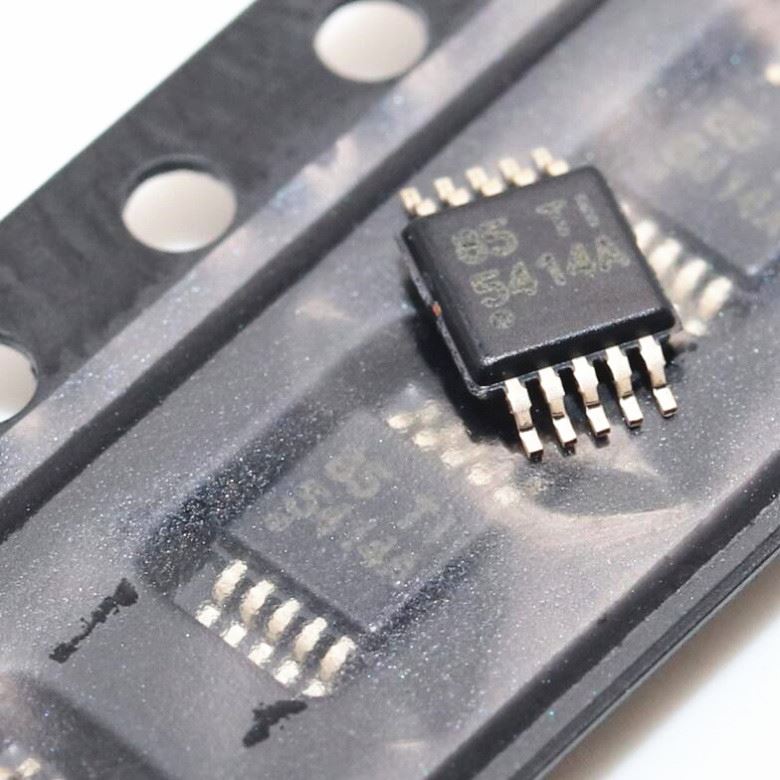

ТПС54140АДГК

Функции

●3.5-V to 42-V Input Voltage Range

●200-mΩ High-Side MOSFET

●High Efficiency at Light Loads with a Pulse Skipping Eco-mode™

●Tighter Enable Threshold than TPS54140 for More Accurate UVLO Voltage

●Adjustable UVLO Voltage and Hysteresis

●116-μA Operating Quiescent Current

●1.3-μA Shutdown Current

●100-kHz to 2.5-MHz Switching Frequency

●Synchronizes to External Clock

●Adjustable Slow Start/Sequencing

●UV and OV Power Good Output

●0.8-V Internal Voltage Reference

●MSOP10 and 3-mm 3-mm VSON-10 Package With PowerPAD™

●Supported by WEBENCH® and SwitcherPro™ Software Tool

Приложения

●12-V and 24-V Industrial and Commercial Low Power Systems

●Aftermarket Auto Accessories: Video, GPS, Entertainment

Описание

The TPS54140A device is a 42-V, 1.5-A, step-down regulator with an integrated high-side MOSFET Current-mode control provides simple external compensation and flexible component selection. A low ripple-pulse skip mode reduces the no-load,regulated output supply current to 116 μA. Using the enable pin, shutdown supply current is reduced to 1.3 μA.

Блокировка пониженного напряжения внутренне установлена ​​на 2,5 В, но может быть увеличена с помощью вывода разрешения. Пусковое изменение выходного напряжения управляется выводом медленного пуска, который также можно настроить для последовательности/отслеживания. Хороший сигнал мощности с открытым стоком указывает на то, что выходное напряжение находится в пределах от 94 до 107 процентов от его номинального напряжения.

Широкий диапазон частот переключения позволяет оптимизировать эффективность и размер внешних компонентов. Уменьшение частоты и отключение при перегреве защищают часть в условиях перегрузки.
