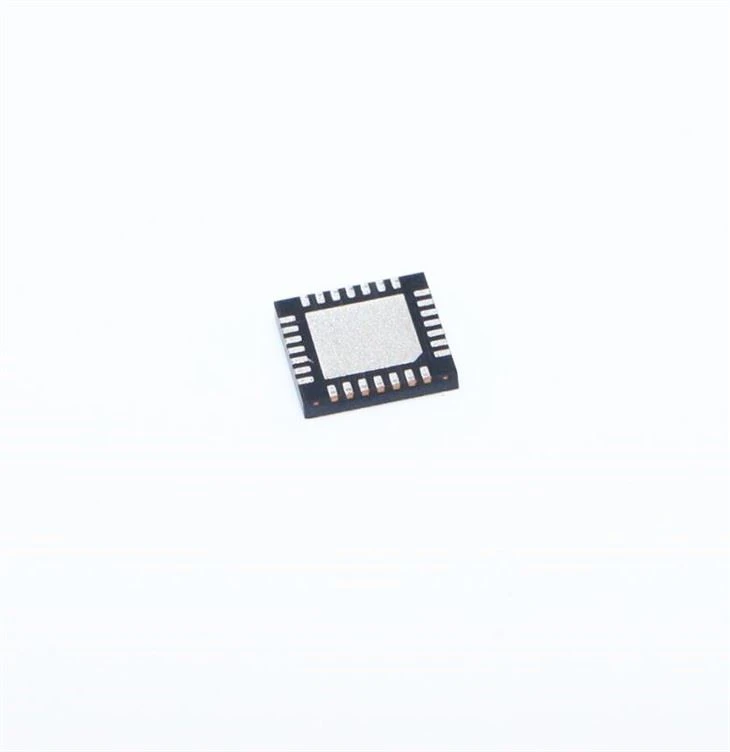

MAX8632ETI+T

Общее описание

MAX8632 объединяет синхронный ШИМ-контроллер для генерации VDDQ, линейный стабилизатор LDO для генерации VTT и выходной буфер опорного напряжения 10 мА для создания VTTR. Контроллер Buck управляет двумя внешними n-канальными МОП-транзисторами для генерации выходных напряжений до 0,7 В от входа 2 В до 28 В с выходными токами до 15 А. LDO может подавать или источать до 1,5 А непрерывного и пикового тока 3 А. Как выход LDO, так и опорный буферный выход 10 мА могут быть сделаны для отслеживания напряжения REFIN. Эти особенности делают MAX8632 идеально подходящим для приложений памяти DDR на настольных компьютерах, ноутбуках и видеокартах.

Функции

·Быстрый ШИМ с 100-нс пошаговой реакцией

·КПД до 95%

·Диапазон входного напряжения от 2 В до 28 В

·Фиксированный 1,8 В / 2,5 В или регулируемый выход от 0,7 В до 5,5 В

·До 600 кГц Выбираемая частота переключения

·Программируемый предел тока с возможностью откидывания

·1,7 мс Цифровой софт-старт

·Независимое управление выключением и режимом ожидания

·Опция защиты от перенапряжения/пониженного напряжения

·Power-Good Оконный Компаратор LDO Секция

·Полностью интегрированные возможности VTT и VTTR

·VTT имеет ±3A возможности поиска / погружения

·Для VTT требуется только керамическая емкость 20 мкФ

·Выходы VTT и VTTR Трек VREFIN / 2

·Полностью керамические конструкции выходных конденсаторов

·Диапазон входного напряжения от 1,0 В до 2,8 В

·Компаратор окон Power-Good
