Описание

LM5166 - это компактный, простой в использовании синхронный преобразователь со сверхнизким IQ от 3 В до 65 В с высокой эффективностью в широких диапазонах входного напряжения и тока нагрузки. Благодаря встроенным МОП-транзисторам с высокой и низкой мощностью до 500 мА выходного тока может подаваться при фиксированном выходном напряжении 3,3 В или 5 В или на регулируемом выходе. Конвертер предназначен для упрощения реализации, предоставляя возможности для оптимизации производительности для целевого приложения. Режим импульсно-частотной модуляции (PFM) выбран для оптимальной эффективности легкой нагрузки или постоянного управления временем (COT) для почти постоянной рабочей частоты. Обе схемы управления не требуют компенсации контура, обеспечивая при этом превосходный отклик линии и переходного процесса нагрузки и короткий ШИМ по времени для больших коэффициентов преобразования понижающего уровня.

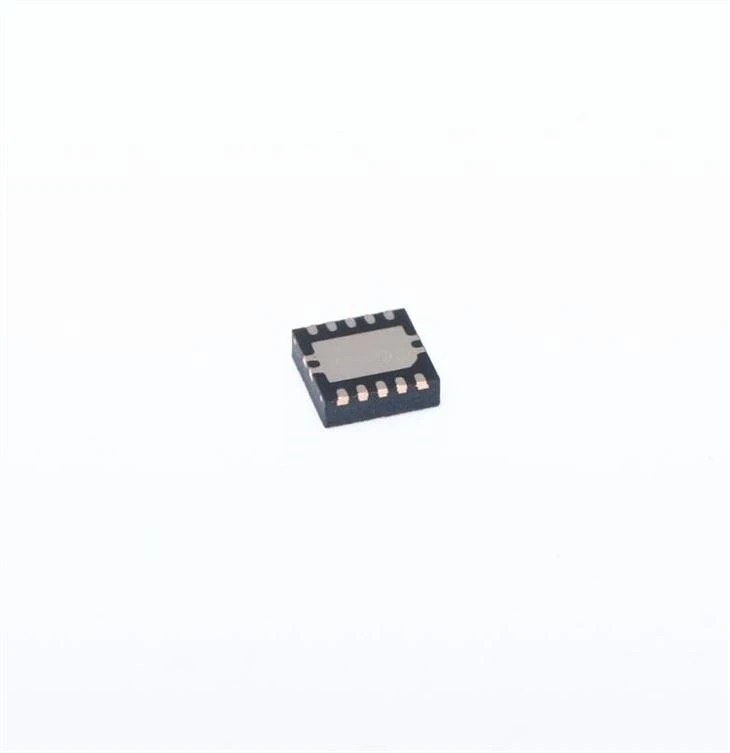

Высокочастотный P-канальный МОП-транзистор может работать при 100% рабочем цикле при минимальном падении напряжения и не требует загрузочного конденсатора для привода затвора. Кроме того, заданное значение предела тока регулируется для оптимизации выбора индуктора для конкретного требования к току нагрузки. Выбираемые и регулируемые параметры синхронизации запуска включают минимальную задержку (без плавного запуска), внутренне фиксированный (900 мкс) и программируемый извне плавный запуск с использованием конденсатора. Индикатор PGOOD с открытым стоком может использоваться для секвенирования, отчетов о неисправностях и мониторинга выходного напряжения. LM5166 выпускается в 10-контактном корпусе VSON с шагом контактов 0,5 мм.

Функции

• Широкий диапазон входных напряжений от 3 В до 65 В

• Ток покоя без нагрузки 9,7 мкА

• Диапазон температур перехода от –40°C до 150°C

• Фиксированные (3,3 В, 5 В) или регулируемые параметры VOUT

• Соответствует стандартам ЭЛЕКТРОМАГНИТНЫХ ПОМЕХ EN55022 / CISPR 22

• Встроенный 1-Ω переключатель PFET Buck – поддерживает 100% рабочий цикл для низкого выпадения

• Встроенный 0,5-Ω синхронный выпрямитель NFET – устраняет внешний диод Шоттки

• Программируемые предельные значения пикового тока: – нагрузки 500 мА, 300 мА или 200 мА

• Выбор режима работы PFM или COT

• 1,223 В ±1,2% внутреннего напряжения

• Частота переключения до 600 кГц
