XC9536XL

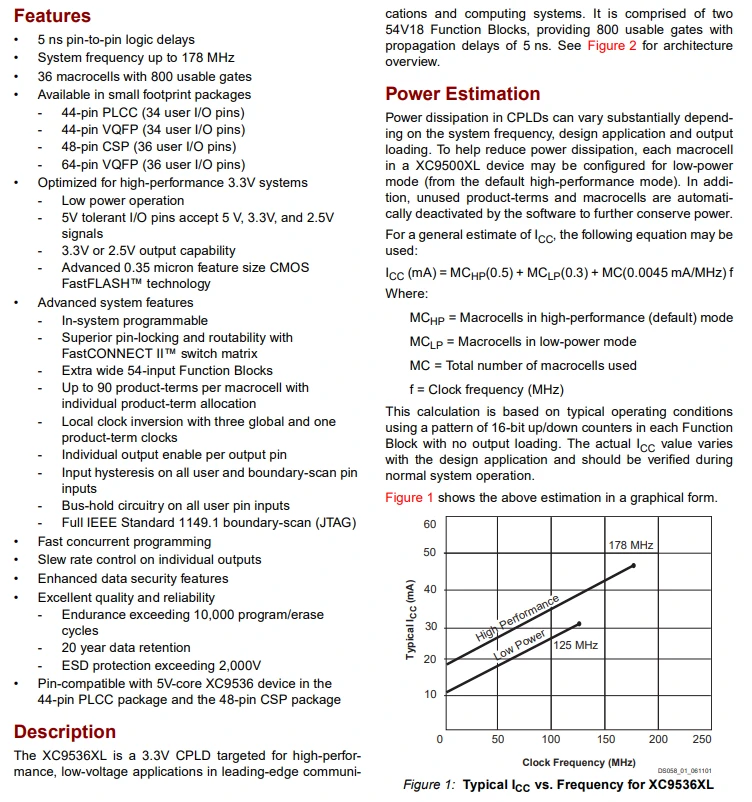

XC9536XL — это 3,3-вольтовая CPLD, предназначенная для высокопроизводительных низковольтных приложений в передовых коммуникационных и вычислительных системах. Она состоит из двух функциональных блоков 54V18, предоставляя 800 используемых вентилей с задержками распространения 5 нс. Обзор архитектуры см. на рисунке 2.



Функции

• 5 нс задержки логики между выводами
• Частота системы до 178 МГц
• 36 макроячеек с 800 используемыми вентилями
• Доступны в компактных корпусах
- 44-pin PLCC (34 пользовательских контакта ввода-вывода)
- 44-контактный VQFP (34 пользовательских контакта ввода-вывода)
- 48-контактный CSP (36 пользовательских контактов ввода-вывода)
- 64-контактный VQFP (36 пользовательских контактов ввода-вывода)
• Оптимизирован для высокопроизводительных систем 3,3 В
- Работа на малой мощности
- 5Выводы ввода-вывода с устойчивостью к напряжению принимают 5 В, 3,3 В и 2,5 В
сигналы
- 3.3В или 2,5В выходная способность
- Расширенный размер элемента КМОП 0.35 мкм
Технология FastFLASH™
• Расширенные возможности системы
- Внутрисистемное программирование
- Превосходная фиксация штифтов и маршрутизация с
Матрица коммутаторов FastCONNECT II™
- Сверхширокие 54-входные функциональные блоки
- До 90 товарных терминов на макроячейку с
индивидуальное распределение продукта-терминала
- Локальная инверсия часов с тремя глобальными и одним
часы продукта-терма
- Индивидуальное включение выхода для каждого выходного контакта
- Входной гистерезис на всех пользовательских и периферийных выводах сканирования
входы
- Схема удержания шины на всех входах пользовательских контактов
- Полное периферийное сканирование по стандарту IEEE 1149.1 (JTAG)
• Быстрое параллельное программирование
• Управление скоростью нарастания выходного напряжения на отдельных выходах
• Расширенные функции безопасности данных
• Превосходное качество и надежность
- Выносливость более 10,000 программирование/стирание
циклы
- 20 год хранения данных
- Защита от электростатического разряда, превышающего 2,000В
• Совместимость по выводам с 5-вольтовым сердечником XC9536 в
44-контактный корпус PLCC и 48-контактный корпус CSP
