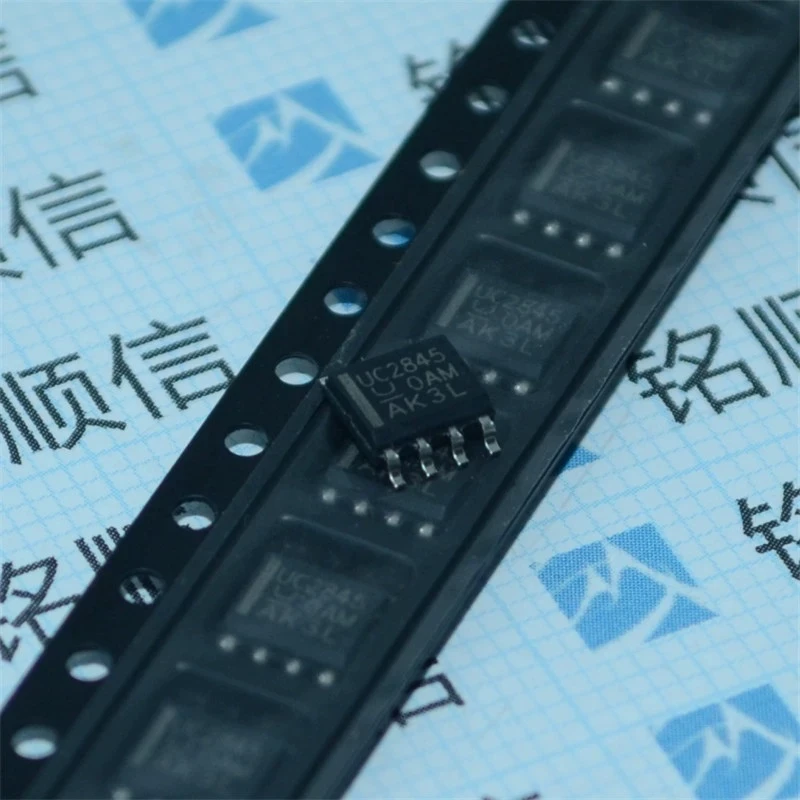

UC2845D8TR

ОПИСАНИЕ

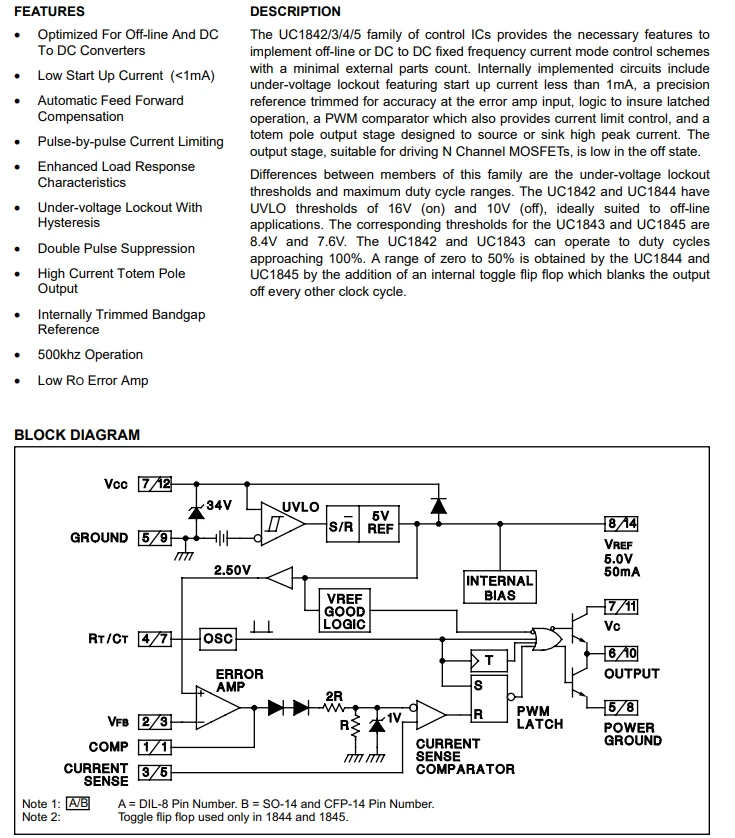

Семейство управляющих ИС UC1842/3/4/5 обеспечивает необходимые функции для реализации схем управления режимом тока в режиме офлайн или DC-DC с фиксированной частотой с минимальным количеством внешних деталей. Внутренне реализованные схемы включают блокировку пониженного напряжения с пусковым током менее 1 мА, прецизионный опорный сигнал, подстроенный для точности на входе усилителя ошибки, логику для обеспечения защелкивающейся работы, компаратор ШИМ, который также обеспечивает управление ограничением тока, и выходной каскад с тотемным полюсом, предназначенный для подачи или стока высокого пикового тока. Выходной каскад, подходящий для управления N-канальными МОП-транзисторами, имеет низкий уровень в выключенном состоянии.

Различия между членами этого семейства заключаются в порогах блокировки пониженного напряжения и максимальных диапазонах рабочего цикла. UC1842 и UC1844 имеют пороги UVLO 16 В (вкл.) и 10 В (выкл.), идеально подходящие для автономных приложений. Соответствующие пороги для UC1843 и UC1845 составляют 8,4 В и 7,6 В. UC1842 и UC1843 могут работать с рабочими циклами, приближающимися к 100%. Диапазон от нуля до 50% достигается UC1844 и UC1845 путем добавления внутреннего триггера, который отключает выход каждый второй тактовый цикл.
