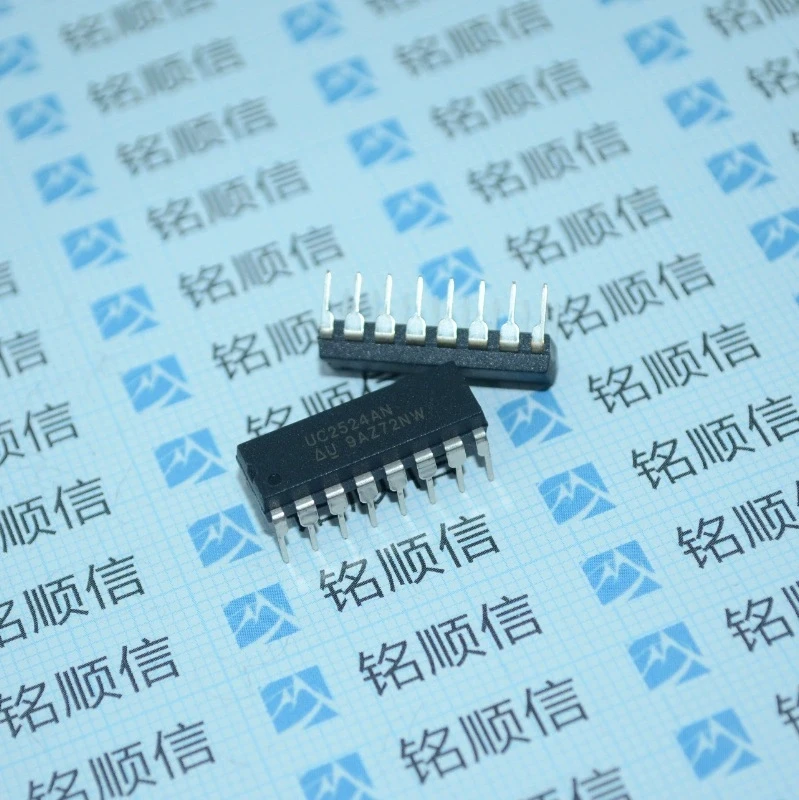

UC2524AN

ОПИСАНИЕ

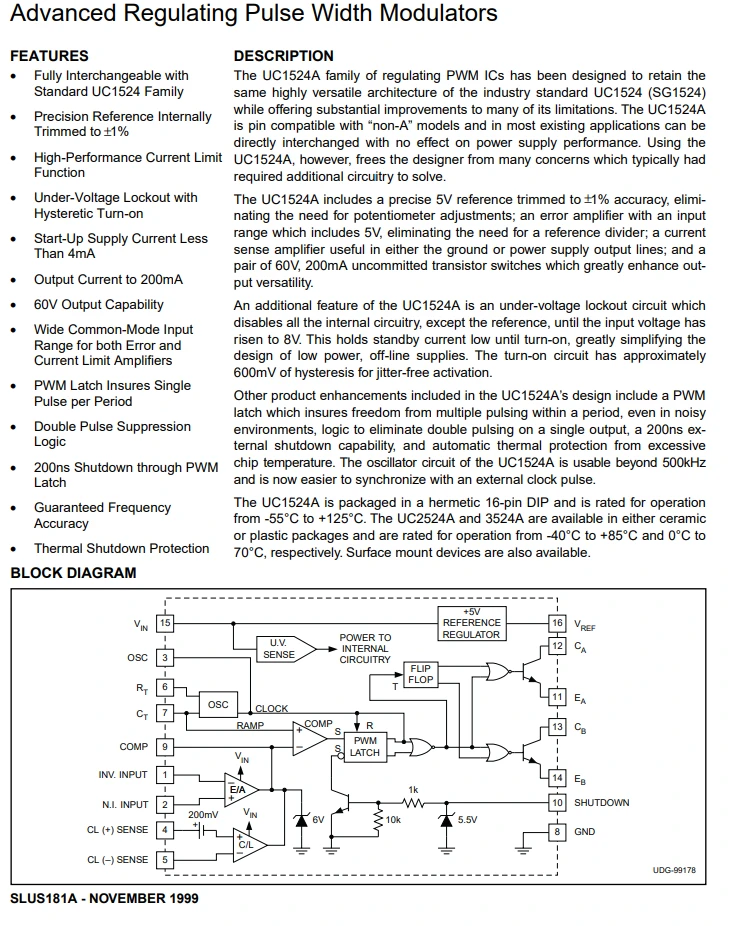

Семейство UC1524A регулирующих ШИМ-ИС было разработано для сохранения той же самой высокоуниверсальной архитектуры промышленного стандарта UC1524 (SG1524), предлагая при этом существенные улучшения многих его ограничений. UC1524A совместим по выводам с моделями «не-A» и в большинстве существующих приложений может напрямую заменяться без влияния на производительность источника питания. Однако использование UC1524A освобождает разработчика от многих проблем, для решения которых обычно требовались дополнительные схемы.

UC1524A включает в себя точный опорный источник 5 В, настроенный с точностью ±1%, что устраняет необходимость в регулировке потенциометра; усилитель ошибки с входным диапазоном, включающим 5 В, что устраняет необходимость в опорном делителе; усилитель считывания тока, полезный как в выходных линиях заземления, так и в линиях питания; и пару незадействованных транзисторных ключей 60 В, 200 мА, которые значительно повышают универсальность выхода.
Дополнительной функцией UC1524A является схема блокировки пониженного напряжения, которая отключает все внутренние схемы, за исключением опорного, пока входное напряжение не поднимется до 8 В. Это поддерживает ток ожидания на низком уровне до включения, что значительно упрощает конструкцию маломощных автономных источников питания. Схема включения имеет приблизительно 600 мВ гистерезиса для активации без джиттера. Другие усовершенствования продукта, включенные в конструкцию UC1524A, включают защелку ШИМ, которая обеспечивает свободу от множественных импульсов в течение периода, даже в шумных условиях, логику для устранения двойных импульсов на одном выходе, возможность внешнего отключения 200 нс и автоматическую тепловую защиту от чрезмерного
температура чипа. Схема генератора UC1524A может использоваться за пределами 500 кГц и теперь ее легче синхронизировать с внешним тактовым импульсом.

UC1524A упакован в герметичный 16-pin DIP и рассчитан на работу от -55 градусов до +125 градусов. UC2524A и 3524A доступны в керамических или пластиковых корпусах и рассчитаны на работу от -40 градусов до +85 градусов и от 0 градусов до 70 градусов соответственно. Также доступны устройства для поверхностного монтажа.
