TXB0104D

ОПИСАНИЕ/ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

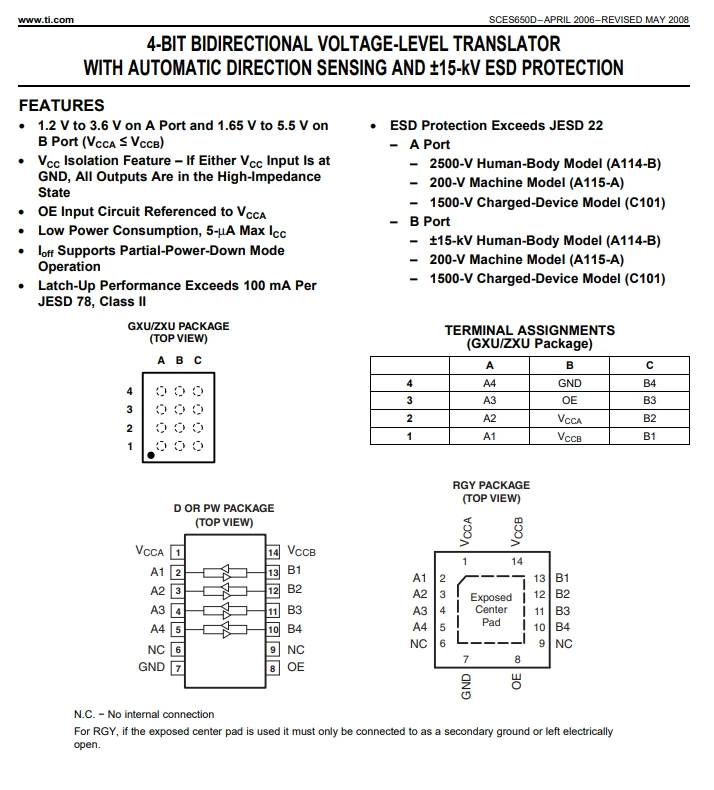

Этот 4-битный неинвертирующий транслятор использует две отдельные настраиваемые шины питания. Порт A предназначен для отслеживания VCCA. VCCA принимает любое напряжение питания от 1,2 В до 3,6 В. Порт B предназначен для отслеживания VCCB. VCCB принимает любое напряжение питания от 1,65 В до 5,5 В. Это позволяет осуществлять универсальную низковольтную двунаправленную трансляцию между любыми узлами напряжения 1.2-В, 1.5-В, 1.8-В, 2.5-В, 3.3-В и 5-В. VCCA не должен превышать VCCB.

Когда вход разрешения выхода (OE) низкий, все выходы переводятся в состояние высокого импеданса. Чтобы обеспечить состояние высокого импеданса во время включения или выключения питания, OE следует привязать к GND через резистор pulldown; минимальное значение резистора определяется способностью драйвера выдавать ток.

TXB0104 спроектирован таким образом, что входная цепь OE питается от VCCA. Это устройство полностью предназначено для приложений с частичным отключением питания с использованием I off. Схема I off отключает выходы, предотвращая повреждение обратного тока через устройство при его отключении.
