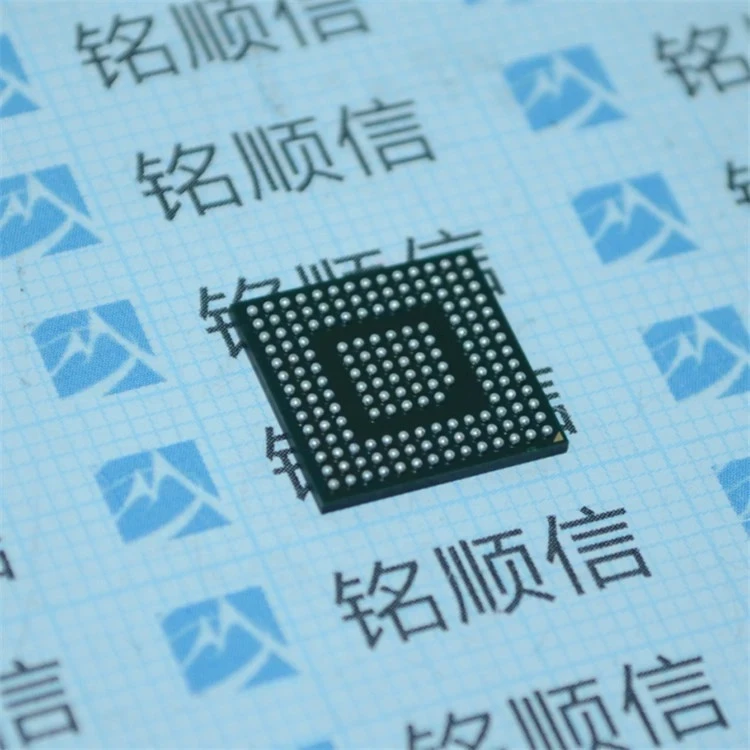

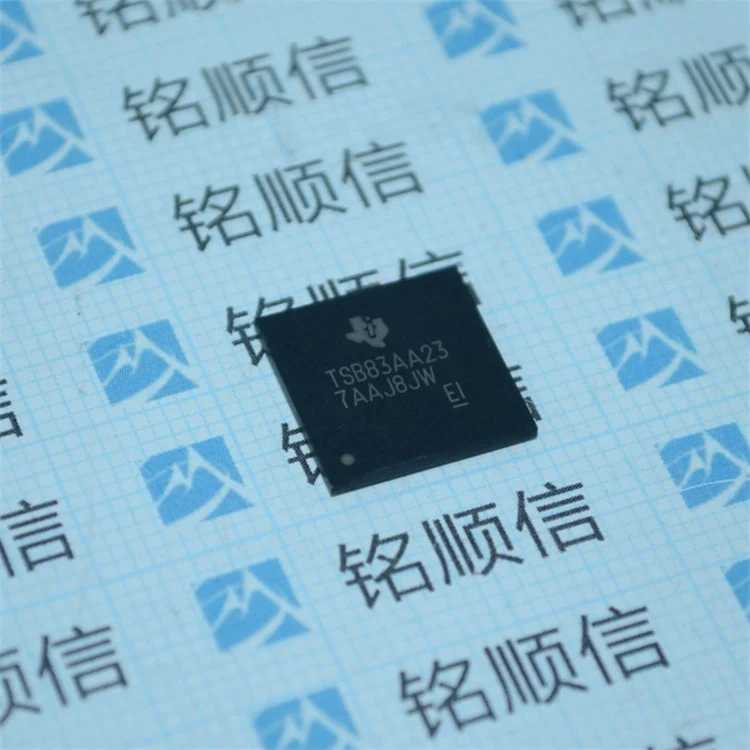

TSB83AA23ZAY

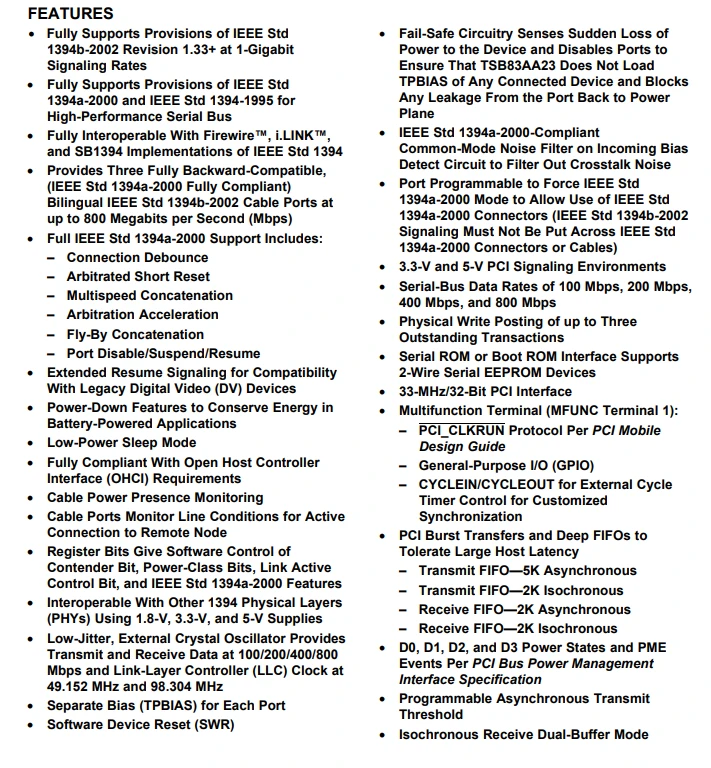

ОПИСАНИЕ

TSB83AA23 — это интегрированный контроллер канального уровня (LLC) IEEE Std 1394b-2002 и физический уровень (PHY), объединенные в одном корпусе для удовлетворения жестких требований современных приложений шины 1394. Устройство TSB83AA23 обеспечивает исключительную производительность 800- Мбит/с; таким образом, обеспечивая пропускную способность и полосу пропускания для эффективной и быстрой передачи данных между шинами PCI и 1394. Устройство TSB83AA23 также обеспечивает выдающуюся работу со сверхнизким энергопотреблением и интеллектуальные возможности управления питанием. Устройство обеспечивает функцию IEEE 1394 LLC и функцию PHY и совместимо со скоростями передачи данных последовательной шины 100- Мбит/с, 200- Мбит/с, 400- Мбит/с и 800- Мбит/с.

TSB83AA23 работает как интерфейс между 33-МГц/32-бит локальной шиной PCI и интерфейсом последовательной шины IEEE Std 1394a-2000 или IEEE Std 1394b-2002. Он способен поддерживать последовательные скорости передачи данных 98,304, 196,608, 393,216, 491,52 или 786,432 Мбит/с (называемые скоростями S100, S200, S400, S400B или S800 соответственно). При работе в качестве мастера шины PCI устройство TSB83AA23 способно выполнять несколько пакетов данных кэш-строки, которые могут передаваться со скоростью 132 Мбайт/с для 32-бит передач после подключения к контроллеру памяти. Из-за высокого потенциала пропускной способности устройства TSB83AA23 возможны большие задержки шины PCI и legacy1394, которые могут привести к переполнению данных 1394. Чтобы преодолеть эту потенциальную проблему, TSB83AA23 реализует глубокие буферы FIFO передачи и приема для буферизации данных 1394, тем самым предотвращая возможные проблемы из-за задержки шины. Это также гарантирует, что устройство может передавать и получать устойчивые данные
Максимальный размер изохронных или асинхронных полезных данных на уровне S800.

Раздел TSB83AA23 LLC реализует другие улучшения производительности для повышения общей производительности устройства, такие как тщательно настроенный физический путь передачи данных для повышения производительности SBP-2, физические буферы постзаписи, несколько изохронных контекстов и расширенный внутренний арбитраж. Раздел TSB83AA23 LLC также реализует аппаратные улучшения для лучшей поддержки цифрового видео (DV) и
Прием и передача потока данных MPEG. Эти улучшения включаются через регистр изохронных улучшений цифрового видео при расширении смещения TI A80h. Эти улучшения включают автоматическую вставку временной метки для переданных потоков DV и MPEG, а также очистку заголовка общего изохронного пакета (CIP) для полученных потоков DV.

Формат CIP определен спецификацией IEC 61883-1:1998. Улучшения изохронных контекстов данных реализованы как аппаратная поддержка временной метки синхронизации для форматов DV и аудио/видео CIP. Устройство TSB83AA23 поддерживает изменение поля временной метки синхронизации, чтобы гарантировать, что значение, вставленное через программное обеспечение, не является устаревшим, то есть меньше текущего таймера цикла при передаче пакета.

Производительность и повышенная пропускная способность TSB83AA23 делают его отличным выбором для сегодняшнего рынка ПК 1394; однако, портативные, мобильные и даже настольные схемы управления питанием ПК продолжают требовать, чтобы устройства потребляли все меньше и меньше энергии, и линейка продуктов TI 1394 продолжает поднимать планку, предлагая самые маломощные устройства 1394 в отрасли. Устройство TSB83AA23 представляет собой следующую ступень эволюции обязательств TI по ​​решению проблемы приложений, чувствительных к питанию. Устройство TSB83AA23 имеет сверхнизкие эксплуатационные требования к питанию и интеллектуальные возможности управления питанием, которые позволяют ему автономно экономить энергию на основе устройства
использование. Раздел LLC TSB83AA23 полностью поддерживает состояния питания D0, D1, D2 и D3hot/cold, как указано в требованиях Руководства по проектированию PC 2001 и Спецификации управления питанием PCI. Поддержка событий пробуждения PME зависит от поддержки и реализации операционной системы.

В соответствии с требованиями спецификации интерфейса открытого хост-контроллера 1394 (OHCI) и IEEE Std 1394a-2000 внутренние регистры управления отображаются в память и не могут быть предварительно выбраны. Заголовок конфигурации PCI доступен через циклы конфигурации, как указано в спецификации локальной шины PCI, и обеспечивает совместимость plug-and-play (PnP). Кроме того, раздел LLC TSB83AA23 полностью соответствует последней спецификации локальной шины PCI, спецификации интерфейса управления питанием шины PCI, IEEE Std 1394b-2002, IEEE Std 1394a-2000,
и 1394 Спецификация интерфейса открытого хост-контроллера.
