ТПС22860

Ключевые особенности

Тип:Выключатель нагрузки с высокой-боковой стороны и контролем скорости поворота

Количество каналов: 1

Диапазон рабочего напряжения: 0.9 V – 5.5 V

При-сопротивлении (R_ДС(ВКЛ)):

87 мОм типично при 5 В

110 мОм типично при 3,3 В

Непрерывный выходной ток: 2 A

Ток покоя:13 мкА типично

Ток выключения:< 1 мкА типично

Скорость нарастания (время-поворота):50 мкс типично (контролируемое время нарастания)

Выходной разряд:Да (активное перемещение-вниз)

Блокировка обратного тока:Поддерживается

Логика управления:Активный высокий уровень (совместим с TTL/CMOS)

Особенности защиты:

Контролируемый пусковой ток

Тепловое отключение

Защита от обратного тока

Блокировка по пониженному напряжению (UVLO)

Включить ПИН-код:Да (управление ВКЛ/ВЫКЛ)

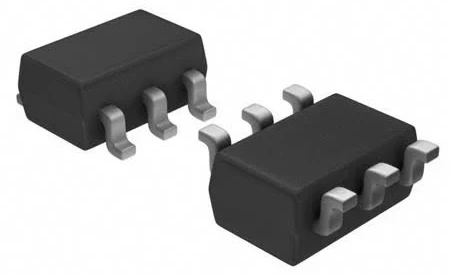

Тип упаковки:СОТ-23-5 (ДБВ)

Размеры упаковки:2,9 мм × 1,6 мм × 1,1 мм

Монтаж:Поверхностный монтаж (SMD)

Диапазон рабочих температур:от –40 градусов до +105 градусов

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям Pb-бесплатно

---

Основные характеристики производительности

Сверх-низкое энергопотребление для систем с батарейным питанием-

Время нарастания с контролем скорости нарастания минимизирует падение напряжения питания

Низкое сопротивление включения для эффективного переключения питания

Встроенный выходной разряд для безопасного и быстрого-выключения.

Компактный размер, идеально подходящий для-проектов с высокой плотностью размещения

Совместимость с логическим управлением 1,2 В, 1,8 В, 3,3 В и 5 В.

---

Приложения

Управление питанием в мобильной и портативной электронике

Модули Интернета вещей и встроенные системы

Носимые устройства

USB и переключение питания периферийных устройств

Управление питанием в конструкциях SoC и FPGA

SSD и системы хранения данных
