TPS22810TDBVRQ1

Ключевые особенности

Тип:Выключатель нагрузки на стороне верхнего-выключателя

Автомобильная квалификация:Сертификация AEC-Q100

Диапазон входного напряжения: 2.7 V – 18 V

Выходной ток (непрерывный):До 2 А

Вкл-Сопротивление (R_НА):

Типичное сопротивление 79 мОм при 12 В, 25 градусов

Типичное сопротивление 92 мОм при 5 В, 25 градусов

Ток покоя:2,2 мкА типично

Ток выключения:< 1 мкА

Время подъема:Регулируется с помощью внешнего конденсатора (программируемая скорость нарастания напряжения)

Выходной разряд:Активное нажатие-вниз для быстрого-выключения

Блокировка обратного тока:Да (когда отключено)

Логика управления:Активный-высокий уровень включения (совместим с CMOS/TTL)

Особенности защиты:

Контроль пускового тока посредством регулировки скорости нарастания напряжения

Защита от обратного тока

Блокировка по пониженному напряжению (UVLO)

Тепловое отключение

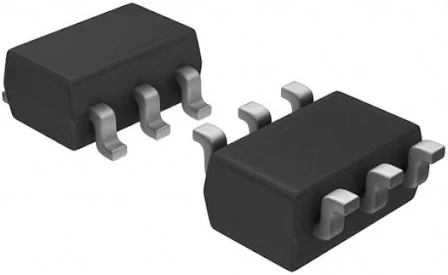

Тип упаковки:СОТ-23-6 (ДБВ)

Размеры упаковки:2,9 мм × 1,6 мм × 1,1 мм

Монтаж:Поверхностный-монтаж (SMD)

Диапазон рабочих температур:от –40 градусов до +105 градусов

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и-бесплатен

---

Основные характеристики производительности

Квалификация в автомобильной отрасли-, AEC-Q100, уровень 1.

Работает от шин низкого-напряжения до 18 В, что обеспечивает гибкость проектирования.

Низкое сопротивление включения-для эффективного переключения питания

Регулируемая скорость нарастания напряжения минимизирует падение напряжения и электромагнитные помехи

Встроенный быстрый выходной разряд обеспечивает безопасное отключение.

Защита от обратного тока для надежности системы

Компактный корпус SOT-23-6 идеально подходит для проектов с ограниченным пространством

---

Приложения

Автомобильные электронные блоки управления (ЭБУ)

Информационно-развлекательные системы и системы ADAS

Распределение электроэнергии в промышленных и портативных устройствах

Системы и подсистемы с батарейным питанием-

Упорядочение и защита питания на шине 12 В

USB и датчик питания
