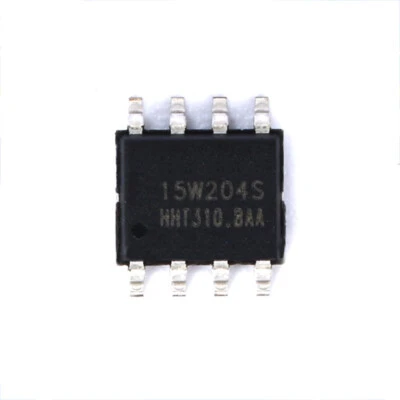

STC15W204S-35I-SOP8

Ключевые особенности

Основной:Расширенная совместимость с 8051 (выполнение инструкций за один-цикл)

Архитектура:8-битный микроконтроллер

Рабочее напряжение: 3.3 V – 5.5 V

Рабочая частота:До 35 МГц

Память программ (Флэш):2 КБ

Память данных (ОЗУ):128 байт

EEPROM/Флэш-данные:Нет (перезаписываемая память программы)

Контакты ввода/вывода:6 GPIO (совместное многофункциональное)

Таймеры:2 × 16-битных таймера/счетчика

УАРТ:1 полнодуплексный последовательный порт

ШИМ:2 канала

АЦП:8-битный, 4-канальный аналого-цифровой преобразователь

Сторожевой таймер:Интегрированный

Перезагрузить:Поддерживается-сброс при включении питания и внешний сброс.

Интернет-провайдер (в-системном программировании):Поддерживается через UART (внешний программатор не требуется)

Источники прерываний:6 векторов прерываний, 4 уровня приоритета

Источник часов:Внутренний RC-генератор или внешний кристалл

Тип упаковки:SOP-8 (малый контурный корпус, 8 контактов)

Размеры упаковки:4,9 мм × 3,9 мм × 1,5 мм

Монтаж:Поверхностный монтаж (SMD)

Диапазон температур:от –40 градусов до +85 градусов

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и-бесплатен

---

Основные характеристики производительности

Полностью совместим с набором команд MCS-51.

Дов 8 раз быстреечем стандартные микроконтроллеры 8051 (одно-ядро)

В-системном программировании (ISP) через последовательный порт

Режимы ожидания с низким энергопотреблением и-выключения питания

Компактный 8-контактный дизайн, идеально подходящий для минимальных систем ввода-вывода

Высокоскоростная-работа на частоте до 35 МГц

---

Приложения

Управление бытовой электроникой

Управление питанием и зарядные устройства

Мелкая бытовая техника и сенсорные модули

Системы управления светодиодным освещением

Управление двигателем или регулирование вентилятора

Коммуникационные интерфейсы и преобразователи

Общее встроенное управление в компактных системах
