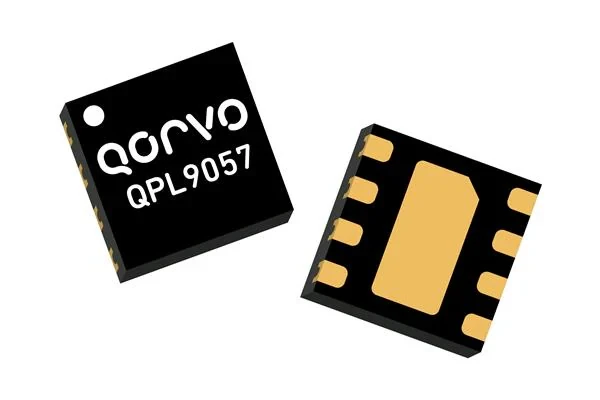

QPL9057TR7

Ключевые особенности

Тип:Широкополосный малошумящий усилитель (LNA)

Диапазон частот:50 МГц – 6 ГГц

Прирост:19,7 дБ типично при 2,6 ГГц

Уровень шума:0,6 дБ типично при 2,6 ГГц

Выход IP3 (OIP3):+39.5 дБм (типичное значение)

Вход P1дБ:+19.6 дБм (типичное значение)

Выходная мощность при сжатии 1 дБ (P1dB):19,5 дБм (типичное значение)

Входные обратные потери:14 дБ типично

Выходные обратные потери:20 дБ типично

Напряжение смещения (В_ДД):+5 В типичное

Ток смещения (I_ДД):90 мА типично

Тип упаковки:2 × 2 мм QFN (8-контактный)

Стиль монтажа:Поверхностный монтаж (SMD)

Диапазон рабочих температур:от –40 градусов до +85 градусов

Рейтинг ЭСР:Класс 1C (1000 В HBM)

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и-бесплатен

---

Основные характеристики производительности

Очень низкий коэффициент шума (0,6 дБ) для высокой чувствительности приемника.

Превосходная линейность и мощность для широкого динамического диапазона

Внутреннее согласование с сопротивлением 50 Ом для простоты использования.

Широкополосное покрытие до 6 ГГц с ровной характеристикой усиления

Небольшой корпус QFN размером 2 × 2 мм идеально подходит для плотных радиочастотных схем

Простое смещение со встроенным активным контролем смещения

---

Приложения

Базовые станции и малые соты 4G/5G

Системы Wi-Fi 6/Wi-Fi 7

Усилители широкополосного и кабельного телевидения

Испытательное и измерительное оборудование

ВЧ входной каскад-малошумящих-усилителей

РЧ/микроволновые системы общего-назначения
