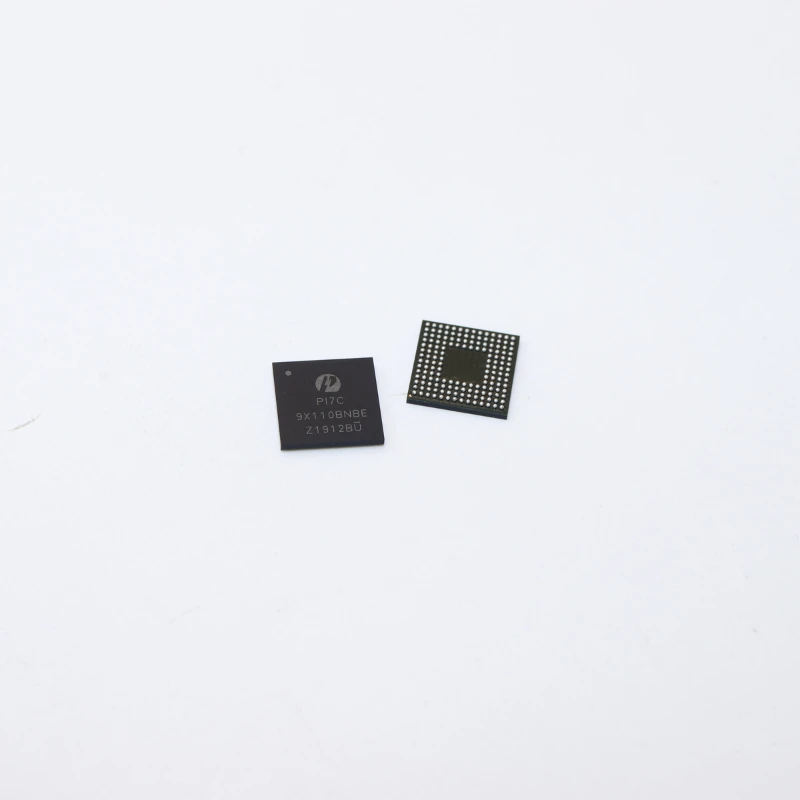

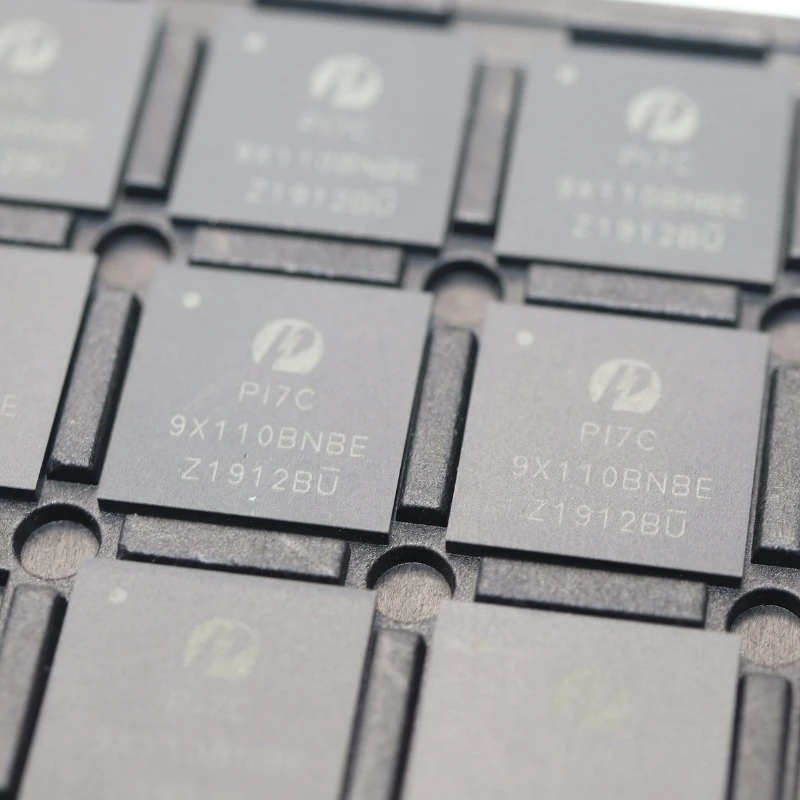

PI7C9X110BNBE

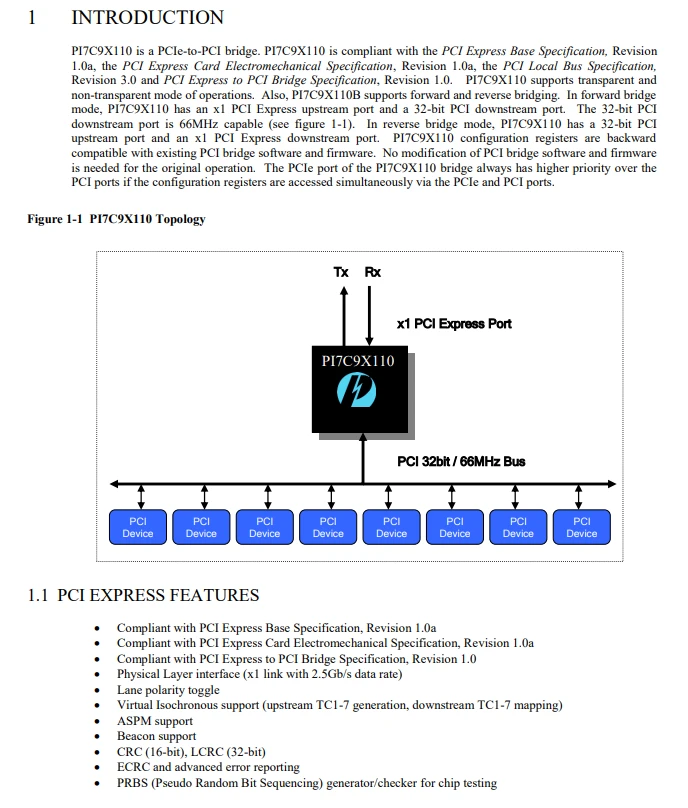

PI7C9X110 — это мост PCIe-PCI. PI7C9X110 соответствует Базовой спецификации PCI Express, редакция 1.0a, Электромеханическая спецификация карты PCI Express, редакция 1.0a, Спецификация локальной шины PCI, редакция 3.0 и Спецификация моста PCI Express к PCI, редакция 1.0. PI7C9X110 поддерживает прозрачный и непрозрачный режим работы. Кроме того, PI7C9X110B поддерживает прямое и обратное мостовое соединение. В режиме прямого моста PI7C9X110 имеет восходящий порт x1 PCI Express и нисходящий порт 32-bit PCI. Нисходящий порт 32-bit PCI поддерживает частоту 66 МГц (см. рисунок 1-1). В режиме обратного моста PI7C9X110 имеет восходящий 32-битный порт PCI и нисходящий порт x1 PCI Express. Регистры конфигурации PI7C9X110 обратно совместимы с существующим программным обеспечением моста PCI и прошивкой. Для первоначальной работы не требуется никаких модификаций программного обеспечения моста PCI и встроенного программного обеспечения. Порт PCIe моста PI7C9X110 всегда имеет более высокий приоритет по сравнению с портами PCI, если доступ к регистрам конфигурации осуществляется одновременно через порты PCIe и PCI.
