MAX3232CUE

Ключевые особенности

Тип:Двойной трансивер RS-232 (2 драйвера, 2 приемника)

Стандарт интерфейса:Соответствует EIA/TIA-232 и V.28/V.24

Скорость передачи данных:До 250 кбит/с

Количество каналов:2 передатчика + 2 приемника

Диапазон рабочего напряжения:от 3,0 В до 5,5 В

Уровни выходного напряжения:±5,4 В типично

Выходное сопротивление драйвера: 300 Ω

Входное сопротивление приемника:5 кОм типовое

Зарядный насос малой-мощности:Для генерации напряжения требуется всего четыре внешних конденсатора емкостью 0,1 мкФ.

Режим выключения:Типичное потребление тока < 1 мкА

Защита от ЭСР:±15 кВ (модель человеческого тела) по линиям RS-232

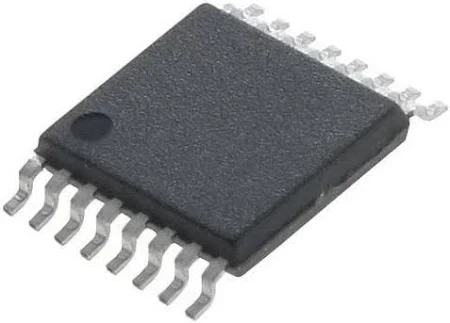

Тип упаковки:16-контактный TSSOP (тонкоусадочный корпус небольшого размера)

Диапазон температур:От 0 градусов до +70 градусов (коммерческий)

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и не содержит Pb-

---

Основные характеристики производительности

Полная совместимость с устаревшим семейством MAX232 (замена-в случае необходимости)

Работает как от логических систем 3,3 В, так и от 5 В.

Идеально подходит для портативных-конструкций с ограниченным пространством

Низкий ток покоя для систем-с батарейным питанием

Встроенный зарядный насос устраняет необходимость в двойном источнике питания ±12 В.

---

Приложения

Последовательные порты RS-232 для встраиваемых систем

Связь микроконтроллера-с-ПК

Промышленный контроль и контрольно-измерительные приборы

POS-терминалы, портативные устройства и регистраторы данных

Модемы, GPS-модули и интерфейсы IoT
