Ключевые особенности
Тип:Понижающий-понижающий микромодульный регулятор постоянного/постоянного тока
Диапазон входного напряжения: 4 V – 20 V
Диапазон выходного напряжения:0,6–5,5 В (программируется через резисторный делитель)
Выходной ток:До 3 А непрерывный
Частота переключения:1 МГц типично
Эффективность:До 94% (при входном напряжении 12 В, выходе 3,3 В, нагрузке 3 А)
Режим управления:Текущий режим с быстрой переходной реакцией
Ток покоя:25 мкА типично (выключение)
Мягкий-старт/отслеживание:Программируемый
Защита:
Защита от перенапряжения (OVP)
Защита от перегрузки по току (OCP)
Защита от перегрева (OTP)
Синхронизация:Внешняя тактовая синхронизация до 3 МГц
Дистанционное чувство:Да (для точности регулирования нагрузки)

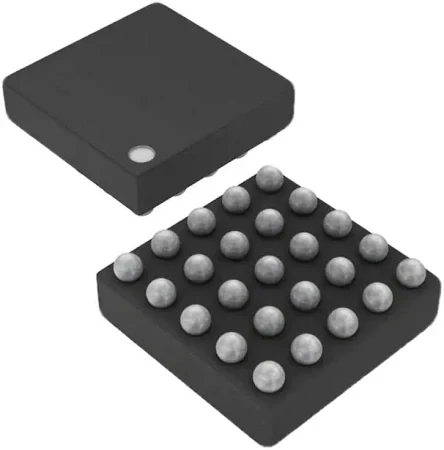

Тип упаковки:Пакет микромодулей LGA/BGA с 25 шариками
Размеры упаковки:6,25 мм × 6,25 мм × 1,82 мм (LGA), 2,42 мм (BGA)
Диапазон рабочих температур:от –40 градусов до +125 градусов
RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и Pb-бесплатен
Основные характеристики производительности
Полностью интегрированный модуль питания упрощает компоновку печатной платы и сокращает время проектирования.
Высокая эффективность и компактность (6,25 × 6,25 мм)
Поддерживает цифровые шины низкого-напряжения до 0,6 В.
Низкая пульсация на выходе и низкие показатели электромагнитных помех
Поддерживает параллельную работу для более высокого выходного тока
Оптимизированные тепловые характеристики с низким сопротивлением перехода-к-окружающей среде.
Приложения
Источники питания FPGA, DSP и ASIC
Сетевая и телекоммуникационная инфраструктура
Промышленное и медицинское оборудование
Портативные и встраиваемые системы
Приборы для испытаний и измерений
Регуляторы с высокой-точечной-точечной-нагрузкой (POL)
