LTC5594IUH#PBF

Ключевые особенности

Тип:Широкополосный I/Q-демодулятор

Диапазон частот (РЧ-вход):300 МГц – 9 ГГц

Пропускная способность ПЧ/основной полосы:постоянный ток – 1 ГГц

Прирост от конверсии:1,6 дБ типично при 2,14 ГГц

Уровень шума:11,7 дБ типично

Вход IP3 (IIP3):+28.7 дБм (типичное значение)

Вход P1дБ:+12.3 дБм (типичное значение)

Отклонение изображения:40 дБ типично

Диапазон частот гетеродина:300 МГц – 9 ГГц

Входная мощность гетеродина:от –4 дБм до +6 дБм

Изоляция между гетеродином и РФ:40 дБ типично

Утечка из LO в IF:55 дБ типично

Напряжение источника питания: +5 V ±10%

Ток питания:385 мА типично

Тип вывода:Дифференциальные I/Q-выходы основной полосы частот

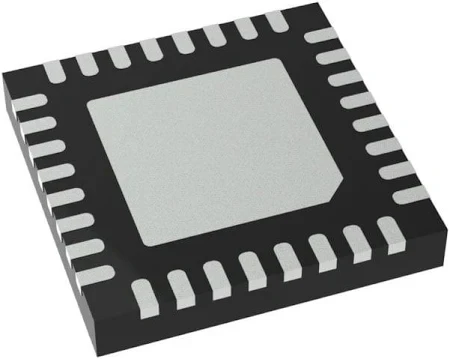

Тип упаковки:32-Свинцовый QFN (бессвинцовый, с открытой контактной площадкой)

Размер упаковки:5 мм × 5 мм × 0,75 мм

Монтаж:Поверхностный монтаж (SMD)

Диапазон рабочих температур:от –40 градусов до +105 градусов

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и Pb-бесплатен

---

Основные характеристики производительности

Чрезвычайно широкий диапазон частот (300 МГц – 9 ГГц)

Высокая линейность и низкий уровень искажений для мульти-стандартных приемников

Встроенный буфер гетеродина и усилители основной полосы упрощают конструкцию.

Широкая полоса пропускания ПЧ позволяет использовать сложные схемы модуляции.

Превосходный баланс амплитуды и фазы-между-каналами

Оптимизирован для маломощных и компактных высокоэффективных-РЧ-модулей.

---

Приложения

Базовые станции 5G/4G/LTE/WiMAX

Радиочастотные-точечные-микроволновые радиостанции

Программно--приемники радиосвязи (SDR)

Анализаторы спектра и радиочастотное оборудование

Системы спутниковой связи

Высокоскоростной-сбор I/Q-данных
