LM2575D2T-ADJG

Ключевые особенности

Тип:Понижающий-импульсный регулятор

Диапазон входного напряжения: 4.75 V – 40 V

Диапазон выходного напряжения:1,23–37 В (регулируется с помощью резисторного делителя)

Выходной ток:До 1 А непрерывный

Частота переключения:52 кГц фиксированный

Допуск выходного напряжения:±4% от линии и нагрузки

Эффективность:Обычно до 85 %

Ток покоя в режиме ожидания:50 мкА типично

Особенности-чипа:

Внутренний генератор-частоты

Защита от перегрева

Ограничение тока

Управляющий контакт включения/выключения режима ожидания с низким-энергопотреблением

Поведение при мягком{{0}старте:Контролируемый запуск-снижает пусковой ток

Выходная пульсация:Обычно<50 mV (with proper layout and filtering)

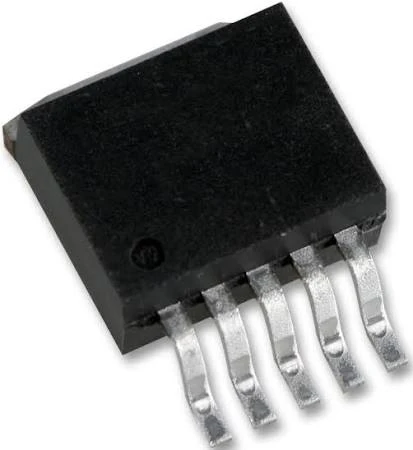

Тип упаковки:Д2ПАК-5 (ТО-263-5) с выступом (поверхностный монтаж)

Размеры упаковки:10,16 мм × 8,89 мм × 4,57 мм

Монтаж:Поверхностный монтаж (SMD)

Диапазон рабочих температур:от −40 градусов до +125 градусов

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и Pb-бесплатен

---

Основные характеристики производительности

Широкий входной диапазон 4,75–40 В поддерживает автомобильные и промышленные источники питания.

Регулируемый выход поддерживает несколько напряжений шины (1,23–37 В).

Выходной ток до 1 А для нагрузок малой и средней мощности

Встроенный переключатель и управление сокращают количество внешних компонентов

Низкий ток в режиме ожидания для-систем с батарейным питанием

Превосходное регулирование нагрузки и линии

Тепловая защита и защита от перегрузки по току обеспечивают высокую надежность.

---

Приложения

Автомобильные и промышленные источники питания

Встроенные системы и шины питания микроконтроллеров

Зарядные устройства и портативные устройства

Коммуникационное и сетевое оборудование

Управление двигателем постоянного тока и контрольно-измерительные приборы

Общее-понижающее-преобразование напряжения общего назначения
