ЛФКГ-900+

Ключевые особенности

Тип:LTCC фильтр низких-проходов

Диапазон частот:Постоянный ток – 900 МГц (полоса пропускания)

Полоса задерживания:> 1,4 ГГц (типично)

Вносимая потеря:

0,8 дБ типично при 800 МГц

Возвратная потеря:

15 дБ типично по всей полосе пропускания

Отклонение полосы задерживания:

20 дБ тип. при 1,4 ГГц

30 дБ тип. при 1,8 ГГц

Характеристический импеданс: 50 Ω

Управление мощностью:Макс. 4 Вт (типовой уровень системы)

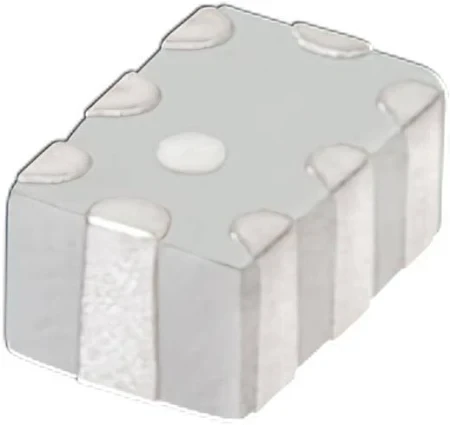

Тип упаковки:0805 (многослойная керамика GE0805C-2 LTCC)

Размеры упаковки:2,00 мм × 1,25 мм × 0,55 мм

Монтаж:Поверхностный монтаж (SMD)

Диапазон рабочих температур:от –40 градусов до +85 градусов

Диапазон температур хранения:от –55 градусов до +100 градусов

Строительство:Многослойная керамика LTCC для превосходных радиочастотных характеристик

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и не содержит Pb-

---

Основные характеристики производительности

Очень низкие вносимые потери и отличные обратные потери

Резкий скат-за пределы-выхода-диапазона

Компактный корпус 0805 LTCC идеально подходит для радиочастотных проектов с-ограниченным пространством

Превосходная долговременная-стабильность частоты

Совместим со стандартными процессами пайки оплавлением.

---

Приложения

Системы беспроводной связи (диапазоны LTE, GSM, ISM)

ВЧ-интерфейсы-для трансиверов и приемников

Приборы для испытаний и измерений

Интернет вещей и встроенные радиочастотные модули

Аэрокосмическая и оборонная электроника
