ЛФКГ-1200+
Укажите количество, требуемую дату и требования к документации. Наличие и условия поставки подтверждаются при подготовке коммерческого предложения.

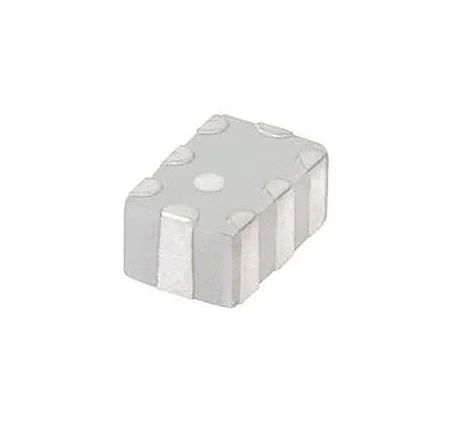

Запросить этот компонент ↗LFCG-1200+ — это фильтр нижних-частотных частот LTCC (низкотемпературный фильтр из-обожженной керамики), предназначенный для использования в радиочастотных и микроволновых устройствах с частотой до 1,2 ГГц.
Информация о товаре
Ключевые особенности
Тип:Фильтр нижних-частот
Диапазон частот:Постоянный ток – 1200 МГц (полоса пропускания)
Полоса задерживания:> 1,8 ГГц типично
Вносимая потеря:
0,8 дБ типично при 1 ГГц
Возвратная потеря:> 15 дБ типично в полосе пропускания
Отказ:
20 дБ тип. при 1,8 ГГц
30 дБ тип. при 2,4 ГГц
Импеданс:50 Ом (вход/выход)
Управление мощностью:Макс. 4 Вт (как ограничение уровня системы)
Тип упаковки:0805 (GE0805C-2, многослойный LTCC)
Размер упаковки:2,0 мм × 1,25 мм × 0,55 мм
Монтаж:Поверхностный монтаж (SMD)
Диапазон рабочих температур:от –40 градусов до +85 градусов
Диапазон температур хранения:от –55 градусов до +100 градусов
Строительство:Многослойная керамика LTCC
RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и-бесплатен
Основные характеристики производительности
Очень низкие вносимые потери с резким срезом
Широкая полоса задерживания затухания до нескольких ГГц
Отличная температурная стабильность и повторяемость
Компактный корпус 0805 LTCC идеально подходит для размещения с высокой-плотностью размещения.
Подходит как для пайки оплавлением, так и для пайки волной.
Приложения
Системы беспроводной связи (GSM, LTE, Wi-Fi, ISM)
ВЧ-фильтрация-в приемниках и передатчиках
Приборы и испытательное оборудование
Аэрокосмическая и оборонная электроника
Встраиваемые радиочастотные модули и IoT-модули
