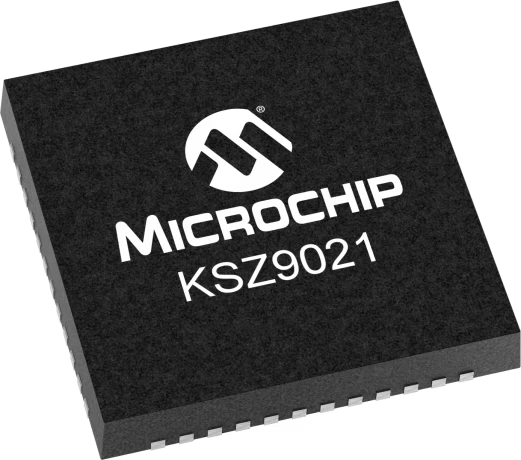

КСЗ9021РН

Ключевые особенности

Тип интерфейса:RGMII (сокращенный гигабитный независимый от носителя интерфейс) и GMII (гигабитный независимый от носителя интерфейс)

Скорость передачи данных:Ethernet 10/100/1000 Мбит/с

Соответствие стандартам:ИЭЭЭ 802.3, 802.3у, 802.3аб

Напряжение питания:

Ядро: 1,2 В

I/O: 3.3 V

Аналоговый: 2,5 В/3,3 В

Тип упаковки:48-контактный QFN (7 мм × 7 мм)

Рабочая температура:от –40 градусов до +85 градусов (промышленный)

Защита от ЭСР:±2 кВ HBM на всех контактах

Потребляемая мощность:

< 400 mW typical (Gigabit mode)

< 180 mW typical (10/100 mode)

Автоматическое-согласование:Поддерживается полнодуплексный и полудуплексный режим-

Автоматический-MDIX:Автоматическое определение и коррекция полярности кабеля

Поддержка больших кадров:До 9 КБ

Режимы обратной связи:Обратные проверки на уровне MAC и PHY-для диагностики

Поддержка часов:Внешний опорный тактовый сигнал 25 МГц или кварцевый резонатор

Управление питанием:Несколько режимов пониженного-потребления и энергоэффективности-(EEE – Energy Efficient Ethernet)

Соответствует RoHS/REACH

---

Функциональные особенности

Низкая-задержка, высокая-производительность интерфейса RGMII для эффективной передачи данных

Улучшенное качество передачи и приема сигнала за счет адаптивной коррекции

Встроенные стабилизаторы напряжения и согласующие резисторы линии

Совместимость с широким спектром микроконтроллеров и SoC.

Внутренний стабилизатор 1,2 В снижает требования к внешним компонентам

Расширенные регистры диагностики и состояния, доступные через MDIO (IEEE 802.3, пункт 22/45)

---

Приложения

Промышленный Ethernet и встроенные сети

Сетевые коммутаторы и маршрутизаторы

IP-камеры и медиаконвертеры

Автомобильные приложения Ethernet

Проектирование сетей на основе-FPGA
