HMC835LP6GE

Ключевые особенности

Тип:ФАПЧ с дробным числом-N и встроенным ГУН

Диапазон частот:33 МГц – 4,4 ГГц (настраиваемый выход)

Диапазон опорных частот:10 МГц – 250 МГц

Встроенный частотный диапазон VCO:

2,2 ГГц – 4,4 ГГц

Внутреннее разделение для нижних выходных полос

Фазовый шум:

–117 дБн/Гц при отстройке 100 кГц (типично при 2,1 ГГц)

Выходная мощность:+5 дБм (типичное значение)

Справочная шпора:–70 дБн (типичное значение)

Дробная ложь:–65 дБн (типичное значение)

Среднеквадратичное значение джиттера:Типичное значение 0,3 пс (смещение 1 кГц – 100 МГц)

Размер шага канала:< 1 Гц (дробный режим)

Целочисленные/дробные режимы:Поддерживается

Частота фазового детектора (PFD):До 100 МГц

Напряжение питания: +3.3 V ±10%

Текущее потребление:270 мА типично

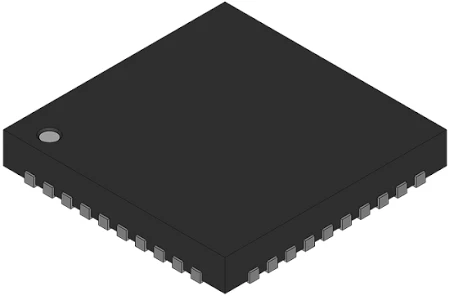

Тип упаковки:QFN на 40 отведений с открытым электродом

Размеры упаковки:6×6×0,9 мм

Интерфейс управления:Последовательный SPI (3-проводной)

Диапазон рабочих температур:от –40 градусов до +85 градусов

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям,-без свинца

---

Основные характеристики производительности

Полностью интегрированный малошумящий ГУН -, внешняя настройка не требуется.

Поддерживает режимы синтезатора как целочисленного-N, так и дробного-N.

Низкий среднеквадратичный джиттер фазы и сверх-низкий уровень паразитных выходных сигналов

Внутренний программируемый делитель выходного сигнала (от ÷1 до ÷63)

Превосходный-фазовый шум в полосе частот и высокое частотное разрешение

Компактный корпус QFN размером 6 × 6 мм для плотного размещения радиочастот

---

Приложения

Системы микроволновой и радиочастотной связи

Базовые станции и инфраструктура сотовой связи (GSM, LTE, 5G)

Испытательное и измерительное оборудование

Высокопроизводительный-синтез тактовой частоты

Радарные и спутниковые системы связи

Программно-определяемая-генерация радиочастот (SDR)
