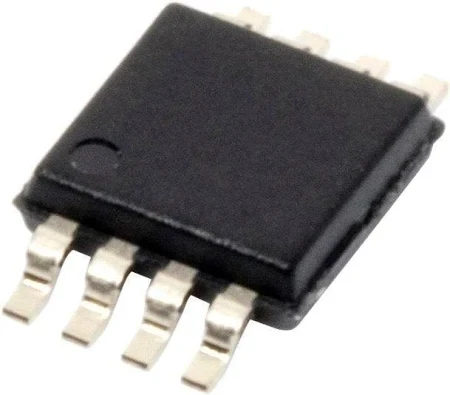

HMC1118LP3DE

Ключевые особенности

Тип:SPDT (однополюсный, двухполюсный,-переходной) радиочастотный переключатель

Технология:Кремний-на-изоляторе (SOI) или GaAs (в зависимости от версии конструкции ADI)

Диапазон частот:9 кГц – 13 ГГц

Вносимая потеря:

0,68 дБ типично при 8 ГГц

1,0 дБ типично при 13 ГГц

Изоляция:

48 дБ типично при 8 ГГц

43 дБ типично при 13 ГГц

Возвратная потеря:

20 дБ типично (порты RF1/RF2)

P1dB (точка входного сжатия):+37 дБм (типичное значение)

IIP3 (третий-перехват приказа):+62 дБм (типичное значение)

Скорость переключения:

Время нарастания/спада: типичное значение 8 нс

Время включения/выключения: типичное значение 90 нс

Логика управления:Совместимость с TTL/CMOS (логика 0 В/3,3 В)

Напряжение питания (VDD):+3 В, типичное (диапазон=2.7 В – 5 В)

Управляющее напряжение:Логическое управление 0–3 В (без-фиксации)

Управление входной мощностью:+33 дБм (непрерывно)

Тип упаковки:16-выводной LFCSP (QFN) с открытой контактной площадкой

Размер упаковки:3 мм × 3 мм × 0,75 мм

Монтаж:Поверхностный-монтаж (SMD)

Диапазон рабочих температур:от –40 градусов до +85 градусов

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям Pb-бесплатно

---

Основные характеристики производительности

Широкополосное покрытие до 13 ГГц

Не-неотражающая конструкция обеспечивает терминированные порты в обоих состояниях коммутатора.

Низкие вносимые потери и высокая изоляция во всем диапазоне частот.

Высокая линейность и мощность для требовательных ВЧ/СВЧ-систем

TTL/CMOS-управление для легкой системной интеграции

Компактный корпус размером 3 × 3 мм для плотной компоновки радиочастот.

---

Приложения

Приборы для радиочастотных и микроволновых испытаний

Инфраструктура связи (LTE, 5G, WiMAX, WLAN)

Военные и аэрокосмические радиолокационные системы

Программно-конфигурируемые интерфейсы радиосвязи-(SDR)-

Сети коммутации антенн и приемников

Автоматизированное испытательное оборудование (АТЭ)
