КАТУШКА FT245RQ-

Ключевые особенности

Тип интерфейса:Полная скорость USB 2.0-(12 Мбит/с) с параллельным FIFO

Ширина шины данных:8-битные параллельные данные + сигналы управления квитированием

Пропускная способность данных:Типичная скорость до 1 МБ/с (полно-скоростной USB)

Режим ФИФО:Асинхронная или синхронная операция FIFO

Напряжение питания:4,35–5,25 В (VCC)

Напряжение ввода/вывода:от 1,8 В до 3,3 В (со встроенным-сдвигом уровня)

Интегрированные компоненты:

USB-трансивер и согласующие резисторы

Встроенный-стабилизатор на 3,3 В

Внутренний генератор (внешний кварц не требуется)

EEPROM для конфигурации устройства

Тактовый выход:Дополнительная тактовая частота 6 МГц, 12 МГц или 48 МГц

Управление потоком:Сигналы TXE# (включение передачи) и RXF# (полный прием FIFO)

Рабочая температура:От –40 градусов до +85 градусов (промышленный диапазон)

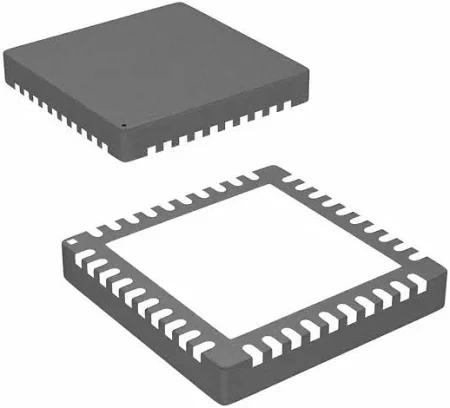

Упаковка:32-контактный QFN (5 мм × 5 мм, FT245RQ-REEL обозначает катушечную упаковку)

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и не содержит Pb-

---

Основные характеристики производительности и функциональности

Простой параллельный интерфейс FIFO -, прошивка USB не требуется

Полная совместимость с USB 1.1/2.0,-скорость и драйверы для Windows, macOS и Linux.

Полностью интегрированный механизм протокола USB

Поддерживает режим битовой-bang для прямого управления GPIO через USB.

Настраиваемые дескрипторы USB через внутреннюю EEPROM

Поддерживает конфигурации с автономным-питанием или питанием от шины-

Дополнительные функции USB-приостановки и пробуждения-

---

Приложения

USB-интерфейс для микроконтроллеров и FPGA.

Промышленное и испытательное оборудование

Системы сбора данных

Управление периферийными устройствами-по USB

Встраиваемые системы и модули связи
