CDCM1802RGTR

Ключевые особенности

Функция:Тактовый буфер/делитель 1:2 с выходами LVPECL и LVCMOS

Тип ввода:Дифференциальная совместимость с LVPECL/LVDS

Выходы:

1 × дифференциальный выход LVPECL (до 800 МГц)

1 × однотактный-выход LVCMOS (до 200 МГц)

Функция делителя:Программируемый коэффициент делителя ÷1, ÷2, ÷4

Напряжение питания:Номинальное 3,3 В (рабочее от 3,0 В до 3,6 В)

Типичный аддитивный джиттер:< 0,15 пс (СКЗ)

Фазовый шум:–155 дБн/Гц при отстройке 100 кГц (типичное значение)

Рабочий цикл: 50 % ±2 %

Дифференциальная выходная амплитуда:800 мВ типичное

Входной общий режим:Поддерживается соединение по переменному или постоянному току

Управление включением выхода:Независимое включение для каждого выхода

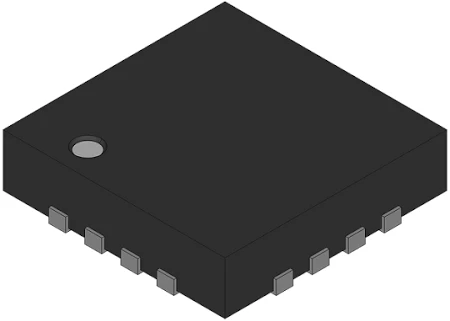

Упаковка:16-контактный VQFN (RGT), 3,0 мм × 3,0 мм × 0,9 мм

Диапазон рабочих температур:от –40 градусов до +85 градусов (промышленный)

Квалификация:Соответствует RoHS и REACH

---

Производительность и преимущества

Сверх-низкий джиттер и фазовый шум обеспечивают чистоту сигнала

Гибкая конфигурация вывода (LVPECL или LVCMOS)

Программируемый делитель обеспечивает универсальное частотное планирование.

Компактный пакет QFN для компоновки печатных плат с-плотностью

Идеально подходит для проектирования дерева часов в многодоменных системах синхронизации.

---

Приложения

Сетевое и коммуникационное оборудование

Преобразователи данных и распределение тактовой частоты FPGA

Приборы для испытаний и измерений

Высокоскоростная- объединительная плата и системы последовательного соединения

Промышленные и встраиваемые модули синхронизации
