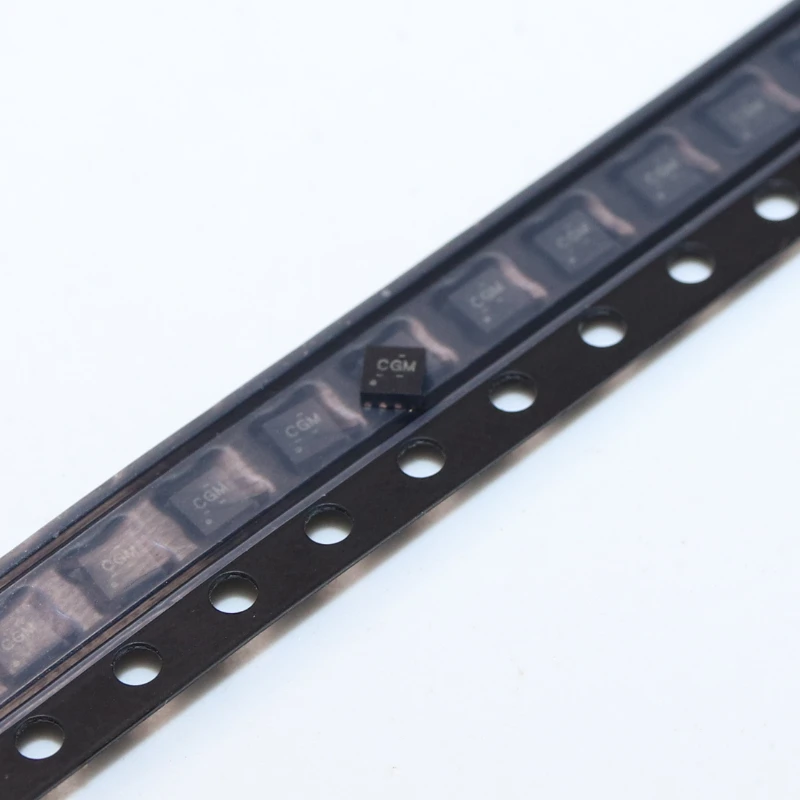

BQ24315DSGR

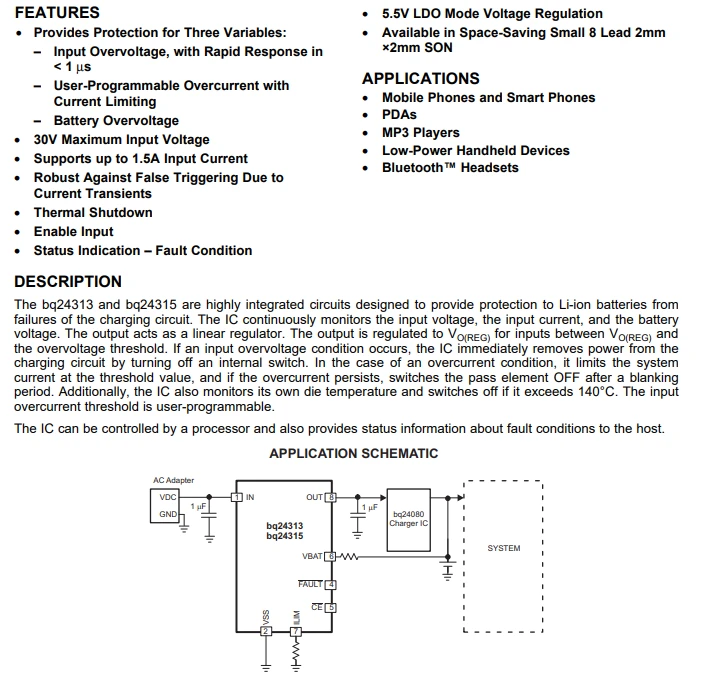

Bq24313 и bq24315 представляют собой высокоинтегрированные схемы, предназначенные для защиты литий-ионных аккумуляторов от сбоев в цепи зарядки. Микросхема постоянно контролирует входное напряжение, входной ток и напряжение батареи. Выход действует как линейный регулятор. Выход регулируется на VO(REG) для входов между VO(REG) и порогом перенапряжения. Если возникает состояние перенапряжения на входе, микросхема немедленно отключает питание от цепи зарядки, отключая внутренний переключатель. В случае перегрузки по току он ограничивает ток системы пороговым значением и, если перегрузка по току сохраняется, отключает проходной элемент после периода гашения. Кроме того, микросхема также контролирует собственную температуру кристалла и отключается, если она превышает 140 градусов. Входной порог перегрузки по току программируется пользователем.
