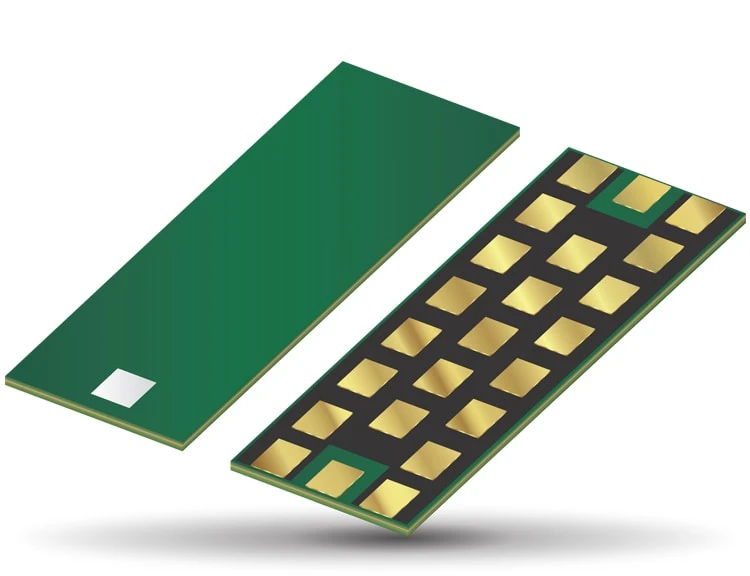

BP0EA4680A7

Ключевые особенности

Тип:Полосовой-пропускающий фильтр (многослойная органическая технология MLO®)

Центральная частота (f₀):4680 МГц

Полоса пропускания:Обычно 4550–4810 МГц

Вносимая потеря:1,4 дБ типично

Возвратная потеря:Обычно больше или равно 15 дБ в полосе пропускания.

Затухание в полосе задерживания:

Больше или равно 25 дБ при частоте ниже 4300 МГц

Больше или равно 25 дБ на частоте выше 5050 МГц

Импеданс: 50 Ω

Управление мощностью:3 Вт непрерывно (выше в импульсном режиме)

Тип упаковки:Устройство для поверхностного монтажа (SMD)

Размер упаковки:2,0 × 1,25 × 0,9 мм (эквивалент 0805)

Диапазон рабочих температур:от –40 градусов до +85 градусов

Диапазон температур хранения:от –55 градусов до +125 градусов

Технология:Структура MLO® (Multilayer Organic) обеспечивает высокую добротность и низкий температурный дрейф.

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и-бесплатен

---

Основные характеристики производительности

Компактный и легкий:идеально подходит для радиочастотных проектов с высокой-плотностью

Высокая отбраковка и избирательностьдля вне-вне-сигналов

Отличная стабильность частотыперегрев и старение

Низкие вносимые потери и КСВНобеспечить минимальные искажения сигнала

Подходит для автоматизированной сборки-и-размещения.

---

Приложения

Радиочастотные трансиверы и интерфейсные-модули 4,6 ГГц

Беспроводная инфраструктура (диапазоны 5G ниже 6 ГГц)

Радарные и спутниковые системы связи

Контрольно-измерительная аппаратура

Интернет вещей и встроенные радиочастотные конструкции
