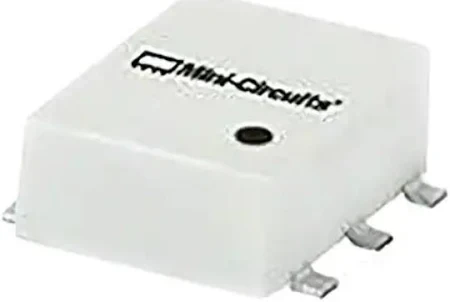

АДТ2-1Т-1П+

Ключевые особенности

Тип:RF Трансформатор / Балун

Функция:Трансформатор с коэффициентом полного сопротивления 1:2 (балунного типа)

Диапазон частот:от 8 МГц до 600 МГц

Коэффициент импеданса:1:2 (от 50 Ом до 100 Ом)

Амплитудный баланс:±0,2 дБ типично

Фазовый баланс:±2 градуса типично

Вносимая потеря:0,6 дБ типично

Возвратная потеря:> 15 дБ типично по всему диапазону

Управление мощностью:250 мВт макс.

Тип упаковки:6-корпус для поверхностного монтажа (SMD)

Размер упаковки:0,15 × 0,15 × 0,15 дюйма (3,81 × 3,81 × 3,81 мм)

Монтаж:Поверхностный монтаж (SMD, соответствует требованиям RoHS)

Диапазон рабочих температур:от –40 градусов до +85 градусов

Диапазон температур хранения:от –55 градусов до +100 градусов

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям и-бесплатен

Номер детали производителя:АДТ2-1Т-1П+

---

Основные характеристики производительности

Широкий диапазон частот до 600 МГц

Отличный баланс амплитуды и фазы для минимального искажения сигнала

Низкие вносимые потери и высокие обратные потери для эффективной передачи сигнала

Компактный и легкий корпус SMD, подходящий для конструкций с высокой-плотностью

Прочная конструкция для стабильной работы при изменении температуры.

---

Приложения

Согласование радиочастотного и микроволнового импеданса

Преобразование симметричного/несбалансированного сигнала (балун)

Интерфейсы дифференциального усилителя и микшера

Системы широкополосной связи

Испытательное и измерительное оборудование

Сети связи и изоляции радиочастотных сигналов
