АДП1755

Ключевые особенности

Тип:КМОП-линейный регулятор с низким падением напряжения

Диапазон входного напряжения:от 1,6 В до 3,6 В

Диапазон выходного напряжения:Регулируется от 0,75 В до 3,3 В (устанавливается с помощью внешних резисторов)

Выходной ток:До 1,2 А

Падение напряжения:105 мВ типично при нагрузке 1,2 А

Точность:±1% от сети, нагрузки и температуры

Коэффициент отклонения источника питания (PSRR):70 дБ при 10 кГц

Ток покоя:2,5 мА типично

Шумовые характеристики:75 мкВ (среднеквадратичное значение) (от 10 Гц до 100 кГц)

Особенности защиты:

Защита от перегрузки по току

Тепловое отключение

Плавный-старт для контролируемого запуска

Включить ПИН-код:Логическое-управляемое отключение для снижения энергопотребления

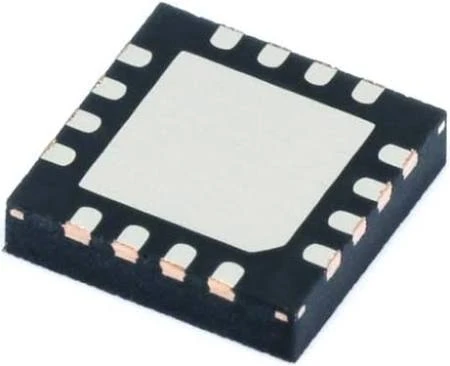

Тип упаковки:16-выводной LFCSP (4 мм × 4 мм)

Диапазон рабочих температур:от –40 градусов до +125 градусов (промышленный)

Рейтинг ЭСР:2 кВ (HBM)

RoHS/ДОСТИГАЕМОСТЬ:Соответствует требованиям, Pb-бесплатно

---

Основные характеристики производительности

Быстрый переходный процессидеально подходит для высокоскоростных-цифровых нагрузок

Стабильная работа с небольшими керамическими конденсаторами(вход/выход 4,7 мкФ)

Отличный PSRR и низкий уровень шумадля радиочастотных и аналоговых цепей

Версия с регулируемым выходом (ADP1755)позволяет точную настройку напряжения

Встроенный-совместим с ADP1754 (версия с фиксированным выходом)

---

Приложения

Источник питания для FPGA, DSP и процессоров

Пост-регулирование преобразователей постоянного тока-постоянного тока

Чувствительные аналоговые и-цепи смешанных сигналов

Радиочастотные и коммуникационные системы

Портативные,-работающие от аккумулятора или промышленные устройства
