АЦП3244ИРГЗР

Основные характеристики и особенности

Каналы: 2 аналоговых входных канала. Mouser Electronics+1

Разрешение: 14 бит.

Максимальная частота дискретизации: до 125 MSPS.

Напряжение питания: 1,8 В, одиночный-источник питания как для аналоговых, так и для цифровых доменов.

Последовательный выходной интерфейс LVDS (SLVDS): 2-проводной последовательный выходной интерфейс LVDS уменьшает количество контактов и поддерживает высокую пропускную способность.

Входной тактовый буфер: включает входной тактовый буфер с делением-на 1, -2 или -4.

Показатели производительности: типичное соотношение сигнал/шум ~72,4 дБFS, SFDR ~87 дБн при f_IN=70 МГц.

Низкое энергопотребление: примерно 116 мВт на канал при 125 MSPS.

Изоляция канала: Очень высокая, ~105 дБ.

Другие функции: внутреннее сглаживание, архитектура прерывателя, поддержка многочиповой синхронизации.

Приложения

ADC3244IRGZR предназначен для систем, которым требуется высокая линейность, малое энергопотребление и высокая пропускная способность, например:

Высокоскоростные-системы сбора данных

Системы связи (при оцифровке входных-аналоговых сигналов)

Приборы и испытательное оборудование

Многоканальные синхронизированные системы АЦП-

Информация для заказа и упаковки

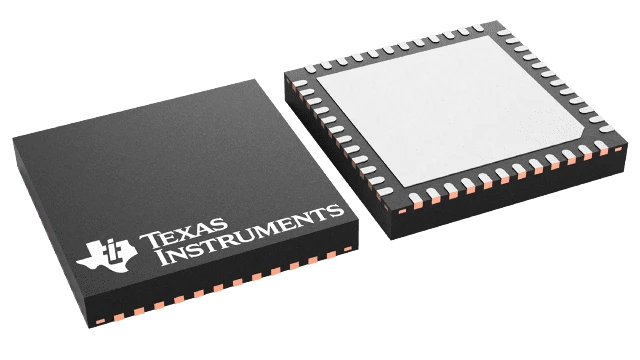

Упаковка: VQFN-48 (7 мм × 7 мм), вариант РГЗ.

Диапазон рабочих температур: от –40 до +85 градусов, промышленный класс.

Примечание разработчика. Требуется высокоскоростной-драйвер входного сигнала, правильная компоновка для обеспечения низкого уровня шума и хороших аналоговых характеристик.
