W25Q64CVZEIG

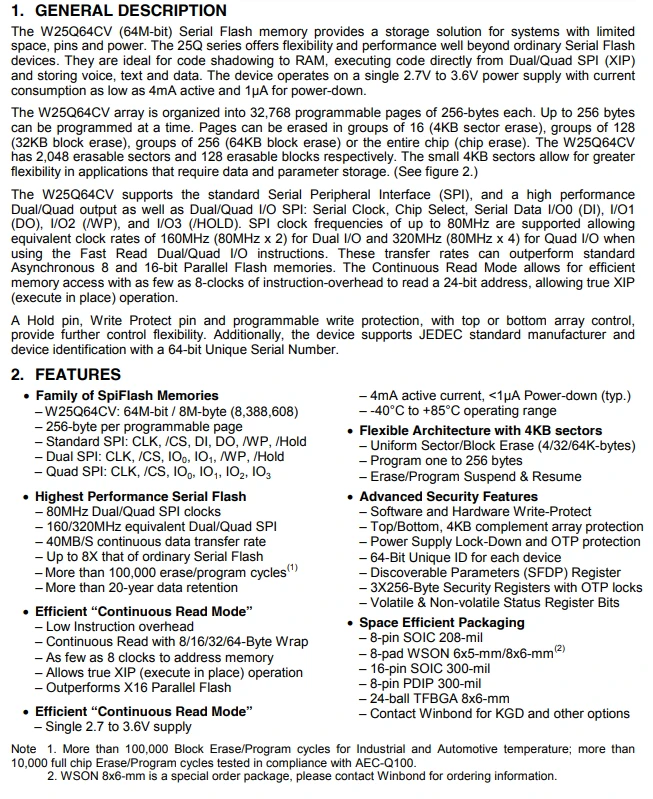

Последовательная флэш-память W25Q64CV (64 Мбит) обеспечивает решение для хранения данных в системах с ограниченным пространством, контактами и питанием. Серия 25Q обеспечивает гибкость и производительность, значительно превосходящие обычные последовательные флэш-устройства. Они идеально подходят для теневого копирования кода в ОЗУ, выполнения кода напрямую из Dual/Quad SPI (XIP) и хранения голоса, текста и данных. Устройство работает от одного источника питания 2,7 В - 3,6 В с потреблением тока всего 4 мА в активном режиме и 1 мкА в режиме отключения питания.



Массив W25Q64CV организован в 32 768 программируемых страниц по 256- байт каждая. За один раз можно запрограммировать до 256 байт. Страницы можно стирать группами по 16 (стирание сектора 4 КБ), группами по 128 (стирание блока 32 КБ), группами по 256 (стирание блока 64 КБ) или весь чип (стирание чипа). W25Q64CV имеет 2,048 стираемых секторов и 128 стираемых блоков соответственно. Небольшие сектора по 4 КБ обеспечивают большую гибкость в приложениях, требующих хранения данных и параметров. (См. рисунок 2.) W25Q64CV поддерживает стандартный последовательный периферийный интерфейс (SPI) и высокопроизводительный двойной/четверной выход, а также двойной/четверной ввод/вывод SPI: последовательный тактовый сигнал, выбор чипа, последовательные данные ввода/вывода (DI), ввода/вывода (DO), ввода/вывода (/WP) и ввода/вывода (/HOLD). Поддерживаются тактовые частоты SPI до 80 МГц, что обеспечивает эквивалентные тактовые частоты 160 МГц (80 МГц x 2) для двойного ввода/вывода и 320 МГц (80 МГц x 4) для четверного ввода/вывода при использовании инструкций быстрого чтения двойного/четверного ввода/вывода. Эти скорости передачи данных могут превзойти стандартные асинхронные 8- и 16--битные параллельные флэш-памяти. Режим непрерывного чтения обеспечивает эффективный доступ к памяти с помощью всего лишь 8-тактов инструкций-накладных расходов для чтения адреса 24-бит, что позволяет выполнять настоящую операцию XIP (выполнение на месте). Контакт Hold, контакт Write Protect и программируемая защита от записи с верхним или нижним управлением массива обеспечивают дополнительную гибкость управления. Кроме того, устройство поддерживает стандартную идентификацию производителя и устройства JEDEC с помощью 64-битного уникального серийного номера.
