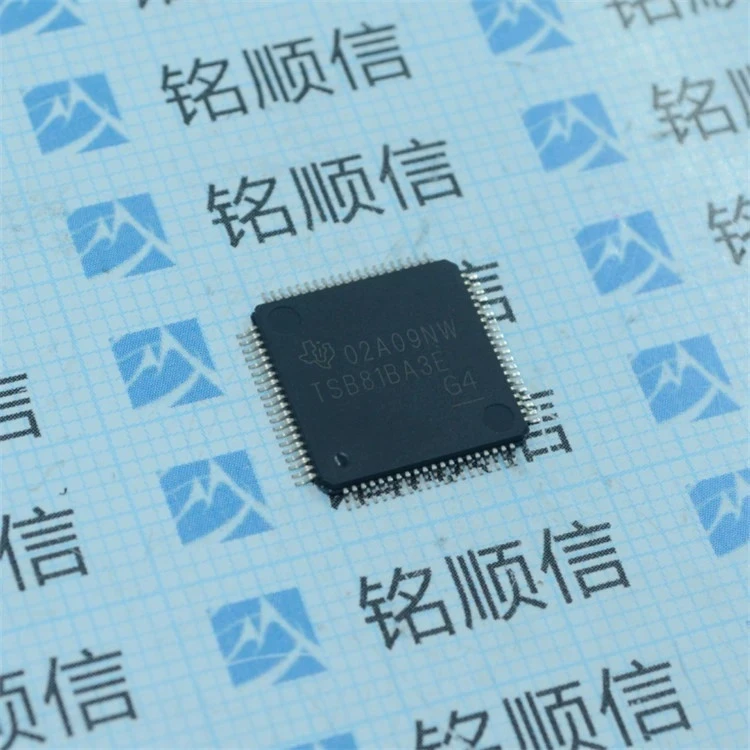

TSB81BA3EPFP

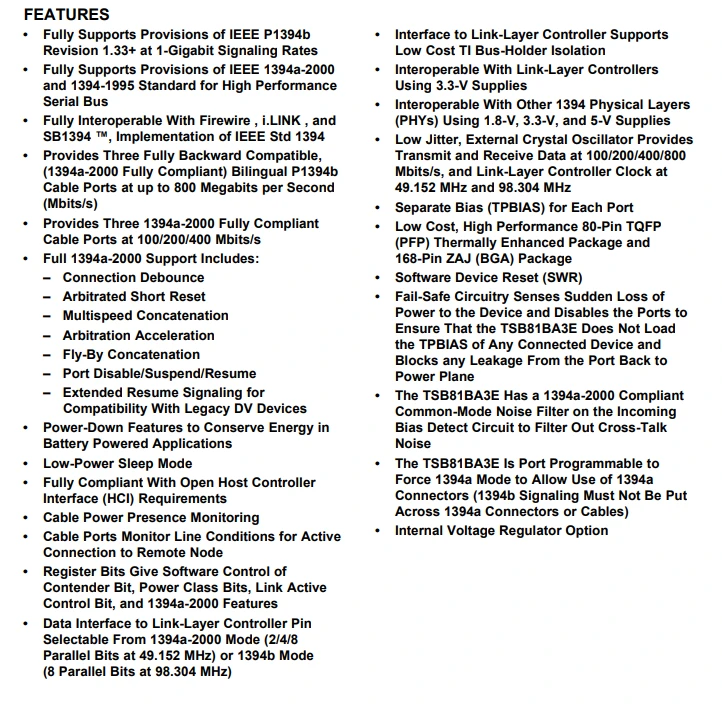

TSB81BA3E обеспечивает цифровые и аналоговые функции приемопередатчика, необходимые для реализации трехпортового узла в кабельной сети IEEE 1394. Каждый кабельный порт включает два дифференциальных линейных приемопередатчика. Трансиверы включают схемы для мониторинга условий линии, необходимые для определения состояния соединения, для инициализации и арбитража, а также для приема и передачи пакетов. TSB81BA3E предназначен для взаимодействия с контроллером канального уровня (LLC), таким как TSB82AA2, TSB12LV21, TSB12LV26, TSB12LV32, TSB42AA4, TSB42AB4, TSB12LV01B или TSB12LV01C. Он также может быть подключен кабельным портом к кабельному порту к интегрированному слою 1394 Link + PHY, такому как TSB43AB2. TSB81BA3E может питаться от одного источника питания 3.3-В, когда клемма VREG_PD (клемма 73 на корпусе PFP и клемма B7 на корпусе ZAJ) подключена к GND. VREG_PD включает внутренний регулятор 3.3-В до 1.95-В, который обеспечивает 1.95-В для ядра. Когда VREG_PD подтянут к VDD через резистор не менее 1-кОм, внутренний регулятор TSB81BA3E выключен, и устройство может питаться от двух отдельных внешних регулируемых источников питания: 3.3-В для входов/выходов и 1.95-В для ядра. Напряжение ядра подается на клеммы PLLVDD-CORE и DVDD-CORE в соответствии с требованиями в рекомендуемых рабочих условиях (1.95-В номинал). Клеммы PLLVDD-CORE должны быть отделены от клемм DVDD-CORE. Клеммы PLLVDD-CORE и DVDD-CORE должны быть развязаны конденсаторами 1 мкФ для стабилизации соответствующего питания. Также могут использоваться дополнительные высокочастотные шунтирующие конденсаторы 0,10 мкФ и 0,01 мкФ.
