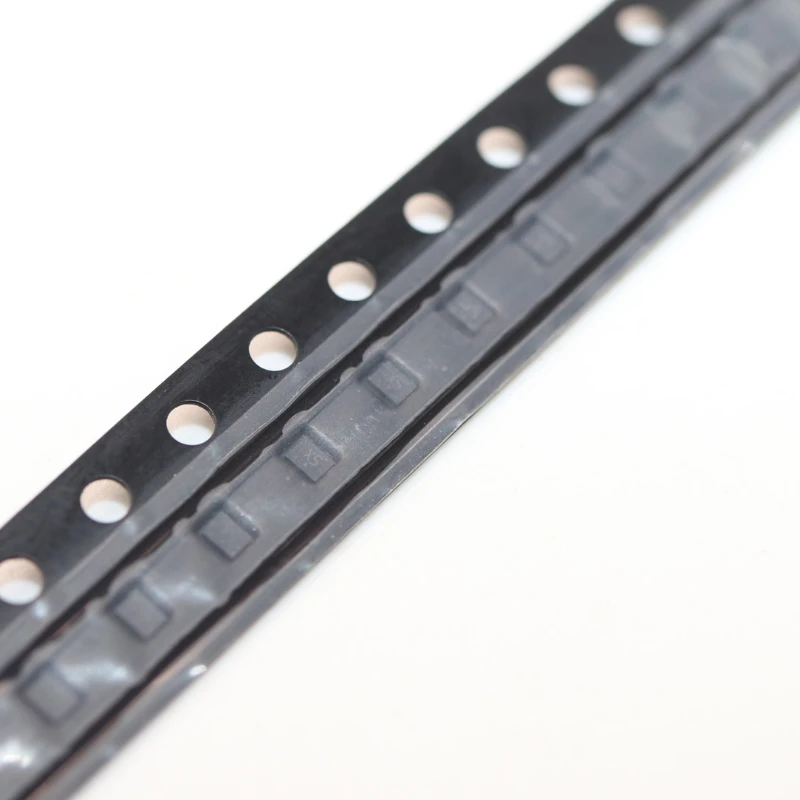

74ЛВЧ2Т45ГС

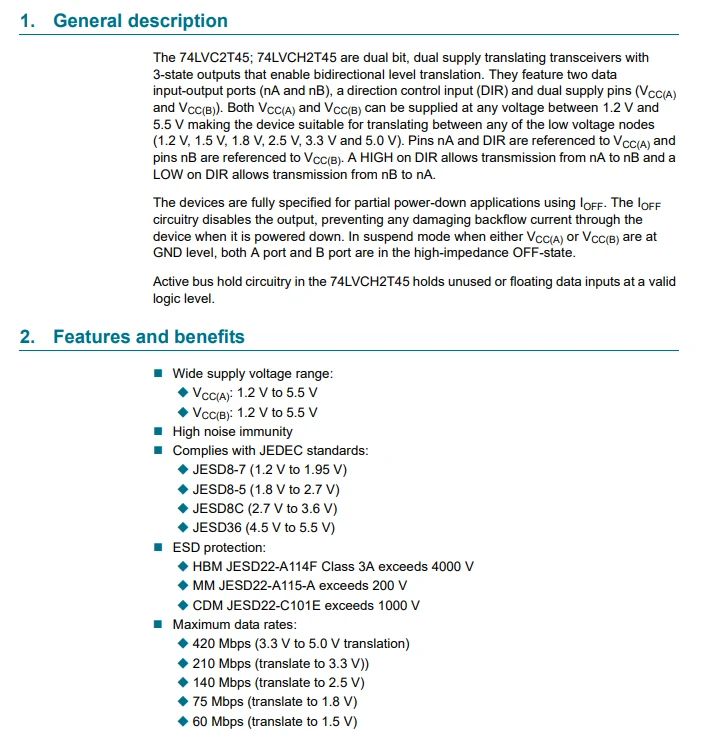

74LVC2T45; 74LVCH2T45 — это трансиверы с двумя битами и двумя источниками питания с 3-выходами состояния, которые обеспечивают двунаправленную трансляцию уровней. Они имеют два порта ввода-вывода данных (nA и nB), вход управления направлением (DIR) и два контакта питания (VCC(A) и VCC(B)). Как VCC(A), так и VCC(B) могут питаться при любом напряжении от 1,2 В до 5,5 В, что делает устройство пригодным для перевода между любыми низковольтными узлами (1,2 В, 1,5 В, 1,8 В, 2,5 В, 3,3 В). и 5. 0 V). Контакты nA и DIR относятся к VCC(A), а контакты nB относятся к VCC(B). HIGH на DIR разрешает передачу от nA к nB, а LOW на DIR разрешает передачу от nB к nA.
