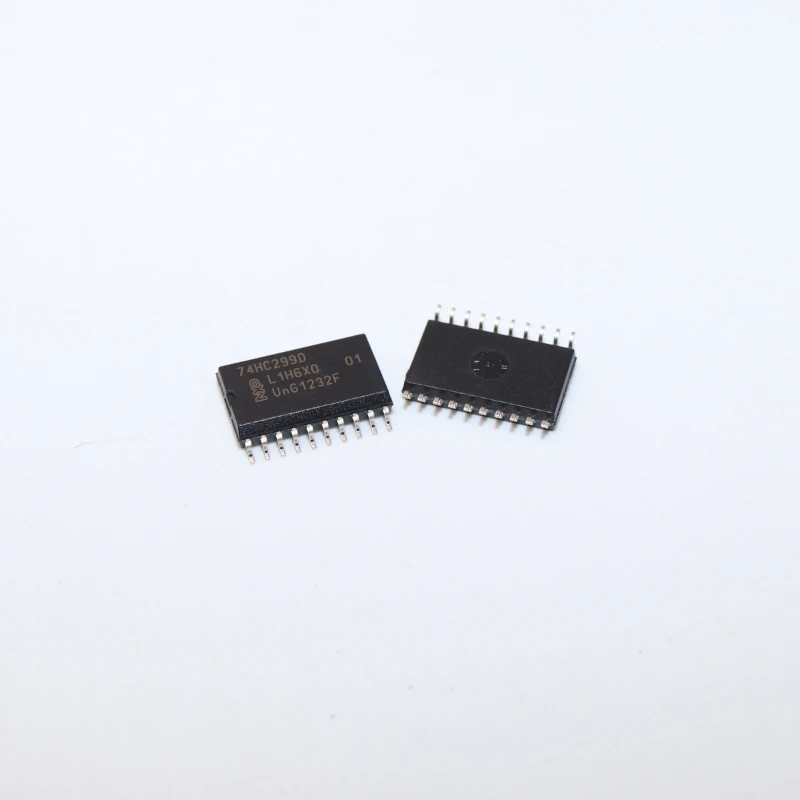

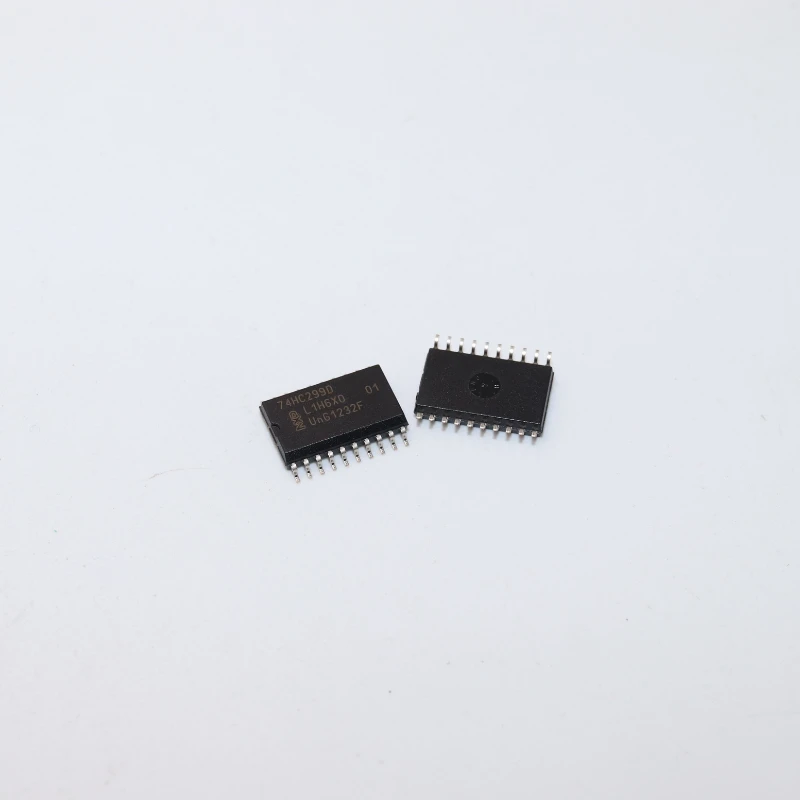

74HC299D

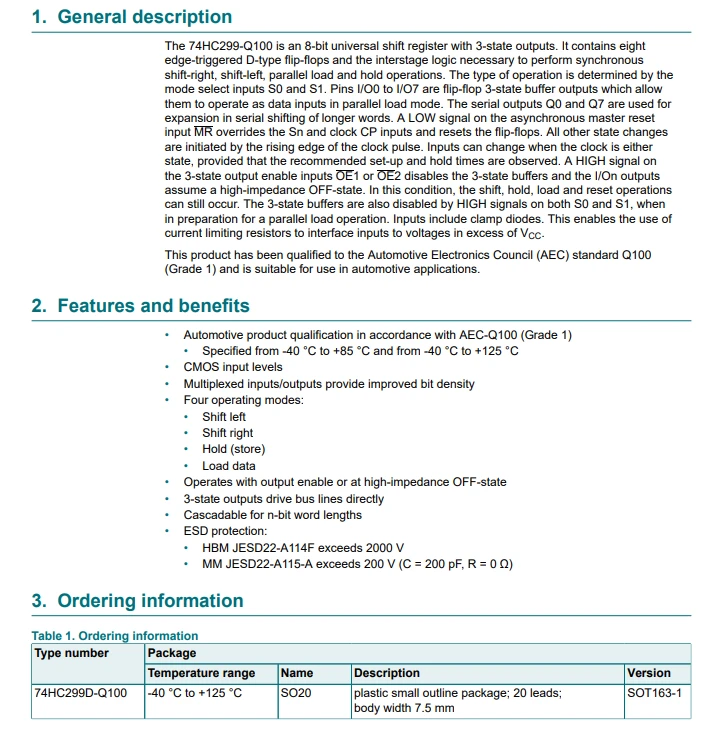

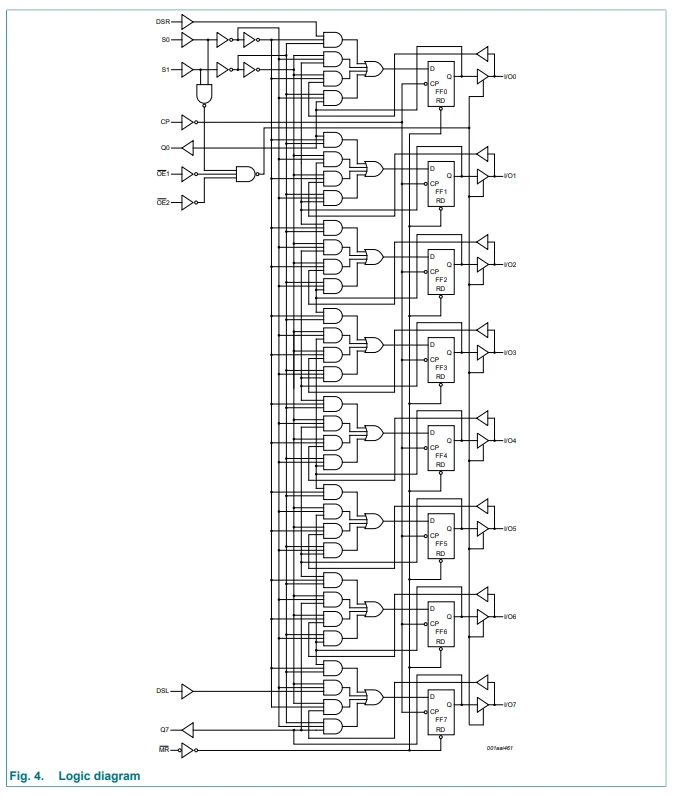

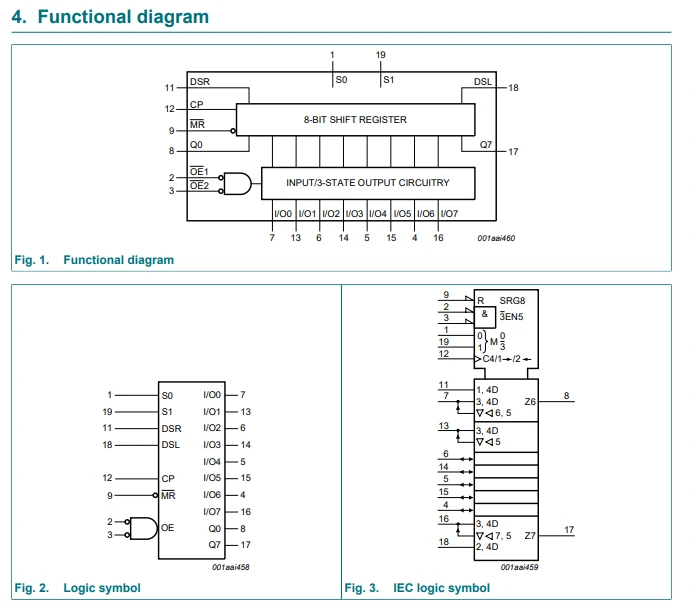

74HC299-Q1{{10}}0 — это 8-разрядный универсальный сдвиговый регистр с 3-выходами состояния. Он содержит восемь триггеров D-типа, запускаемых фронтом, и межкаскадную логику, необходимую для выполнения синхронного сдвига вправо, сдвига влево, параллельной загрузки и удержания. Тип операции определяется входами выбора режима S0 и S1. Выводы с I/O0 по I/O7 являются триггерными 3-выходами буфера состояния, что позволяет им работать как входы данных в режиме параллельной загрузки. Последовательные выходы Q0 и Q7 используются для расширения при последовательном сдвиге более длинных слов. Низкий уровень сигнала на асинхронном главном входе сброса MR переопределяет входы Sn и тактового сигнала CP и сбрасывает триггеры. Все остальные изменения состояния инициируются передним фронтом тактового импульса. Входы могут изменяться, когда часы находятся в любом состоянии, при условии, что соблюдаются рекомендуемые времена установки и удержания. ВЫСОКИЙ сигнал на 3-входах включения выхода состояния OE1 или OE2 отключает 3-буферы состояния, а выходы I/On принимают высокоимпедансное состояние OFF. В этом состоянии по-прежнему могут выполняться операции сдвига, удержания, загрузки и сброса. Буферы состояния 3- также отключаются сигналами ВЫСОКОГО уровня как на S0, так и на S1 при подготовке к операции параллельной загрузки. Входы включают фиксирующие диоды. Это позволяет использовать токоограничивающие резисторы для подключения входов к напряжениям, превышающим VCC.
