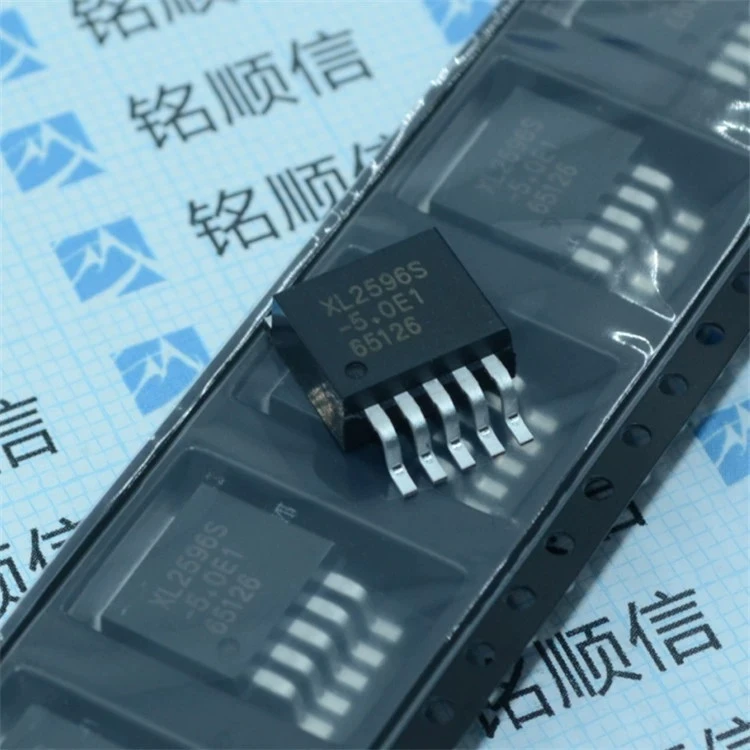

XL2596S-5.0E1

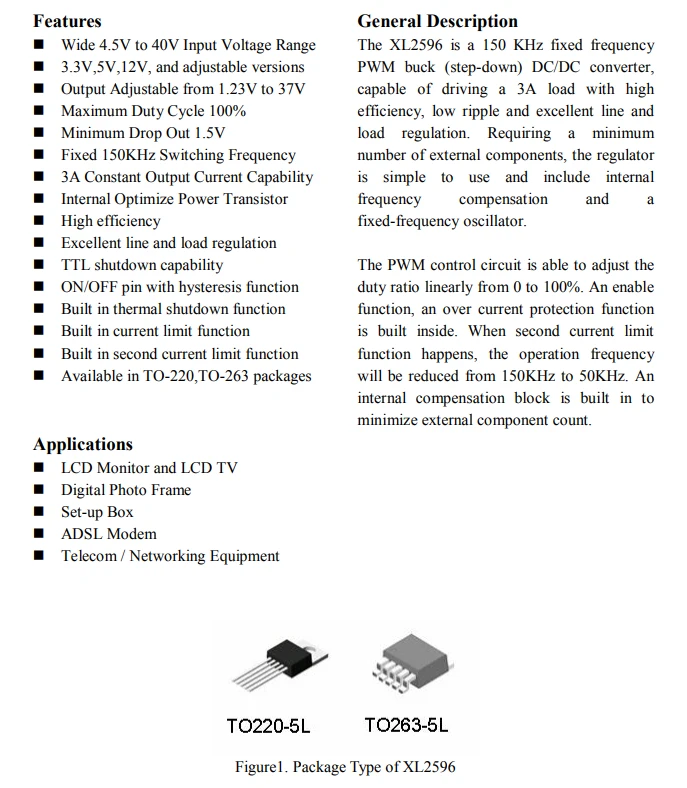

Общее описание



XL2596 — это понижающий (понижающий) DC/DC-преобразователь с фиксированной частотой 150 кГц, способный управлять нагрузкой 3 А с высокой эффективностью, низкой пульсацией и превосходной регулировкой линии и нагрузки. Требуя минимального количества внешних компонентов, регулятор прост в использовании и включает внутреннюю компенсацию частоты и генератор с фиксированной частотой. Схема управления ШИМ способна линейно регулировать коэффициент заполнения от 0 до 100%. Функция включения, функция защиты от перегрузки по току встроены внутри. Когда происходит вторая функция ограничения тока, рабочая частота будет снижена со 150 кГц до 50 кГц. Внутренний блок компенсации встроен для минимизации количества внешних компонентов.



Функции



Широкий диапазон входного напряжения от 4,5 В до 40 В, версии 3,3 В, 5 В, 12 В и регулируемые версии

Выход регулируется от 1,23 В до 37 В

Максимальный рабочий цикл 100%

Минимальное падение напряжения 1,5 В при фиксированной частоте переключения 150 кГц

Постоянный выходной ток 3А

Внутренний оптимизированный силовой транзистор

Высокая эффективность

Превосходная регулировка линии и нагрузки

Возможность отключения TTL

Вывод ВКЛ/ВЫКЛ с функцией гистерезиса

Встроенная функция отключения при перегреве

Встроенная функция ограничения тока

Встроенная функция ограничения второго тока

Доступно в пакетах TO-220,TO-263



Приложения



ЖК-монитор и ЖК-телевизор

Цифровая фоторамка

Установочная коробка

ADSL-модем

Телекоммуникационное/сетевое оборудование
