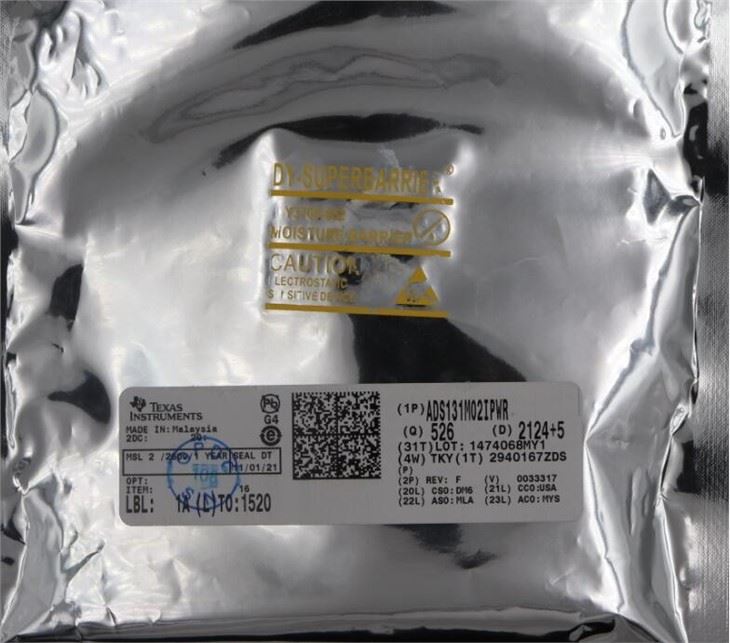

АДС131М02ИПВР

Описание

ADS131M02 — это двухканальный аналого-цифровой преобразователь (АЦП) с одновременной дискретизацией 24- бит, дельта-сигма (ΔΣ), который предлагает широкий динамический диапазон, малое энергопотребление и функции, специфичные для измерения энергии. что делает устройство превосходно подходящим для измерения энергии, метрологии мощности и приложений с автоматическими выключателями. Входы АЦП могут быть напрямую связаны с сетью резисторных делителей или силовым трансформатором для измерения напряжения или с трансформатором тока, шунтом или поясом Роговского для измерения тока.

Отдельные каналы АЦП могут быть настроены независимо в зависимости от входа датчика. Малошумящий усилитель с программируемым коэффициентом усиления (PGA) обеспечивает усиление в диапазоне от 1 до 128 для усиления сигналов низкого уровня. Кроме того, это устройство объединяет калибровку фазы между каналами и регистры калибровки смещения и усиления, чтобы помочь устранить ошибки в сигнальной цепи.

Опорный сигнал 1,2-В с малым дрейфом интегрирован в устройство, уменьшая площадь печатной платы (PCB). Дополнительные проверки циклическим избыточным кодом (CRC) для ввода данных, вывода данных и карты регистров поддерживают целостность связи.

Полный аналоговый внешний интерфейс (AFE) предлагается в 20-выводном корпусе TSSOP или в безвыводном 20-выводном корпусе WQFN и рассчитан на промышленный температурный диапазон от –40 до плюс 125 градусов.

Функции

• 2 дифференциальных входа одновременной выборки

• Программируемая скорость передачи данных до 64 тыс. выборок в секунду

• Программируемое усиление до 128

• Шумовые характеристики: – 102-дБ динамического диапазона при усилении=1, 4 тыс. выборок в секунду – 80-дБ динамического диапазона при усилении=64, 4 тыс. отсчетов в секунду

• Общее гармоническое искажение: –100 дБ

• Входы с высоким импедансом для прямого подключения датчика: – Входное сопротивление 330 кОм для коэффициентов усиления 1, 2 и 4 – Входное сопротивление больше или равно 1 МОм для коэффициентов усиления 8, 16, 32, 64 и 128

• Программируемая межканальная калибровка фазовой задержки: – разрешение 244-нс, 8,192-МГц fCLKIN

• Режим обнаружения тока обеспечивает обнаружение несанкционированного доступа с очень низким энергопотреблением.

• Встроенный насос отрицательного заряда позволяет вводить сигналы под землей

• Перекрестные помехи между каналами: –120 дБ

• Внутреннее опорное напряжение с малым дрейфом

• Циклическая проверка избыточности (CRC) в коммуникациях и карте регистров

• Аналоговые и цифровые источники питания от 2,7-В до 3,6-В.

• Низкое энергопотребление: 2,3 мВт при 3-В AVDD и DVDD

• Пакеты: 20-pin TSSOP или 20-pin WQFN.

• Диапазон рабочих температур: от –40 до плюс 125 градусов.

Приложения

• Счетчики электроэнергии: коммерческие и бытовые

• Автоматические выключатели

• Реле защиты

• Измерители качества электроэнергии

• Оборудование для тестирования аккумуляторов

• Системы управления батареями
