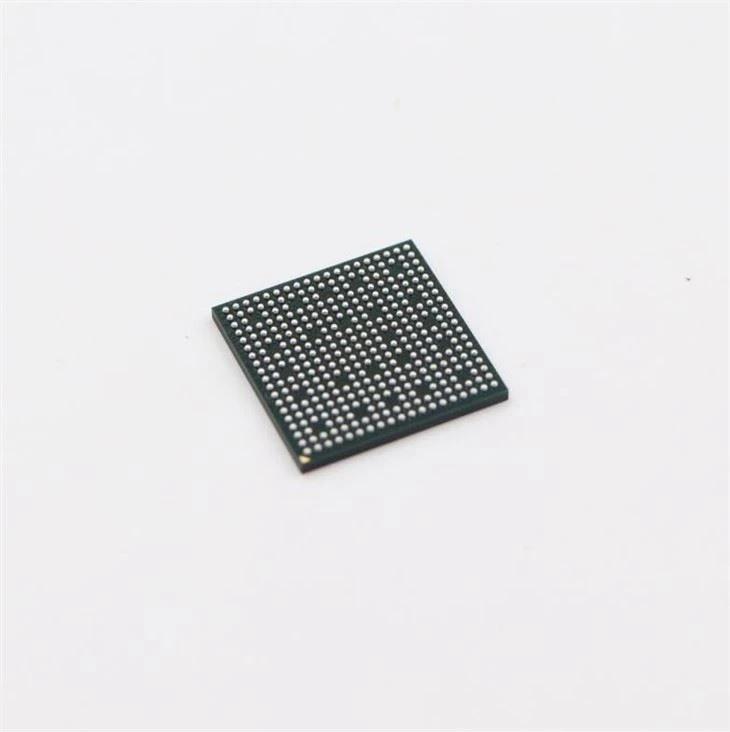

ТМС320ДМ368ZCE

Функции

• Основные моменты

– Высокопроизводительные цифровые медиа Система на кристалле (DMSoC)

– Тактовая частота ARM926EJ-S 432 МГц

– Два сопроцессора видеоизображений (HDVICP, MJCP)

— Поддерживает диапазон кодирования, декодирования и Операции с качеством видео

– Подсистема обработки видео

• Двигатель обнаружения лиц HW

• Изменение размера двигателя с 1/16x до 8x

• 16-битный параллельный интерфейс AFE (аналоговый интерфейс) до 120 МГц

• Интерфейс 4:2:2 (8-/16-битный)

• 8-/16-битный YCC и до 24-битный RGB888 Цифровой выход

• 3 ЦАП для аналогового видеовыхода HD

• Аппаратный экранный дисплей (OSD)

— Возможность 1080p 30 кадров в секунду H.264 видео обработка

Периферийные устройства включают EMAC, USB 2.0 OTG, DDR2 / NAND, 5 SPI, 2 UART, 2 MMC / SD / SDIO, сканирование клавиш

– 8 различных режимов загрузки и настраиваемых Энергосберегающие режимы

– Pin-to-pin и программное обеспечение, совместимое с ДМ365

– Повышенная температура (-40ºC – 85ºC) доступный

– 3,3 В и 1,8 В ввода/вывода, ядро 1,35 В

– 338-контактный шариковый сетчатый массив на 65-нм техпроцессе Технологии

• Высокопроизводительные цифровые медиа Система на кристалле (DMSoC)

– Тактовая частота ARM926EJ-S 432 МГц

– Интерфейс 4:2:2 (8-/16-бит)

— Возможность 1080p 30 кадров в секунду H.264 видео обработка

– Контактная совместимость с процессорами DM365

– Полностью программная совместимость с ARM9™

– Расширенная температура доступна для 432-МГц устройство

• Ядро ARM926EJ-S™

– Поддержка 32-бит и 16-бит (Режим большого пальца®) Наборы инструкций

– Расширения инструкций DSP и один цикл МАКИНТОШ

– Технология ARM® Jazelle®

– Встроенная логика ICE-RT для работы в режиме реального времени Отлаживать

• Архитектура памяти ARM9

– 16K-байт кэш инструкций

– 8K-байт кэш данных

– 32 КБ оперативной памяти

– 16K-байт ПЗУ

– Маленький Эндиан

• Два сопроцессора видеоизображений (HDVICP, MJCP) Двигателей

–Поддержка диапазона кодирования и декодирования Операционный

– H.264, MPEG4, MPEG2, MJPEG, JPEG, WMV9/VC1

• Подсистема обработки видео

– Front End обеспечивает:

  • Двигатель обнаружения лиц HW

  • Аппаратное обеспечение IPIPE для создания изображений в реальном времени Обработка

   – Изменение размера двигателя

    – Изменение размера изображений от 1/16x до 8x

– Раздельный горизонтальный/вертикальный Контроль

– Два одновременных выходных пути



• Интерфейс IPIPE (IPIPEIF)

• Интерфейс датчика изображения (ISIF) и CMOS Интерфейс тепловизора

• 16-разрядный параллельный интерфейс AFE (аналоговый интерфейс) с частотой до 120 МГц

• Бесклеевой интерфейс к общему видео Декодеры

• BT.601/BT.656/BT.1120 Цифровой YCbCr Интерфейс 4:2:2 (8-/16-разрядный)

• Модуль гистограммы





Описание



Разработчики теперь могут предоставлять кристально чистое многоформатное видео с разрешением до 1080p H.264 со скоростью 30 кадров в секунду (кодирование и замкнутое декодирование) в своих цифровых видеопроектах без проблем с поддержкой видеоформата, ограниченной пропускной способностью сети, ограниченной емкостью системы хранения или стоимостью с новыми видеопроцессорами TMS320DM368 DaVinci™ от Texas Instruments Incorporated (TI).



DM368 способен достигать обработки HD-видео при разрешении 1080p 30 кадров в секунду H.264 и полностью совместим по выводам с процессорами DM365, используя то же ядро ARM926EJ-S, работающее на частоте 432 МГц. Это устройство DM368 на базе ARM9 поддерживает сертифицированные для производства кодеки H.264BP/MP/HP, MPEG-4, MPEG-2, MJPEG и VC1/WMV9, предоставляя клиентам гибкость в выборе подходящего видеокодека для своего применения. Эти кодеки работают на независимых сопроцессорах (HDVICP и MJCP), разгружая все потребности сжатия от основного ядра ARM. Это позволяет разработчикам получать оптимальную производительность от ARM для своих приложений, включая их многоканальные, многопоточные и многоформатные потребности.



Разработчики систем видеонаблюдения достигают большей эффективности сжатия, чтобы обеспечить больше памяти без напряжения пропускной способности сети. Разработчики приложений для воспроизведения мультимедиа и камер, таких как дверные видеозвонки, цифровые вывески, цифровые видеомагнитофоны, портативные медиаплееры и многое другое, могут воспользоваться преимуществами низкого энергопотребления и обеспечить совместимость, а также масштабируемость продукта, воспользовавшись полным набором кодеков, поддерживаемых DM368.



Наряду с многоформатным HD-видео, DM368 также имеет набор периферийных устройств, экономящих разработчикам на стоимости и сложности системы, чтобы обеспечить бесшовный интерфейс к большинству дополнительных внешних устройств, необходимых для видеоприложений. Интерфейс датчика изображения достаточно гибкий для поддержки CCD, CMOS и различных других интерфейсов, таких как BT.656, BT1120. DM368 также предлагает высокий уровень интеграции с поддержкой HD-дисплеев, включая три встроенных 10-битных аналоговых цифровых и аналоговых преобразователей HD ( ЦАП), DDR2 / mDDR, Ethernet MAC, USB 2.0, интегрированную аудиосистему, интерфейс хост-порта (HPI), аналого-цифровой преобразователь и многие другие функции, экономящие разработчикам общие системные расходы, а также недвижимость на их печатных платах, что позволяет сделать более тонкий, более гладкий дизайн.
