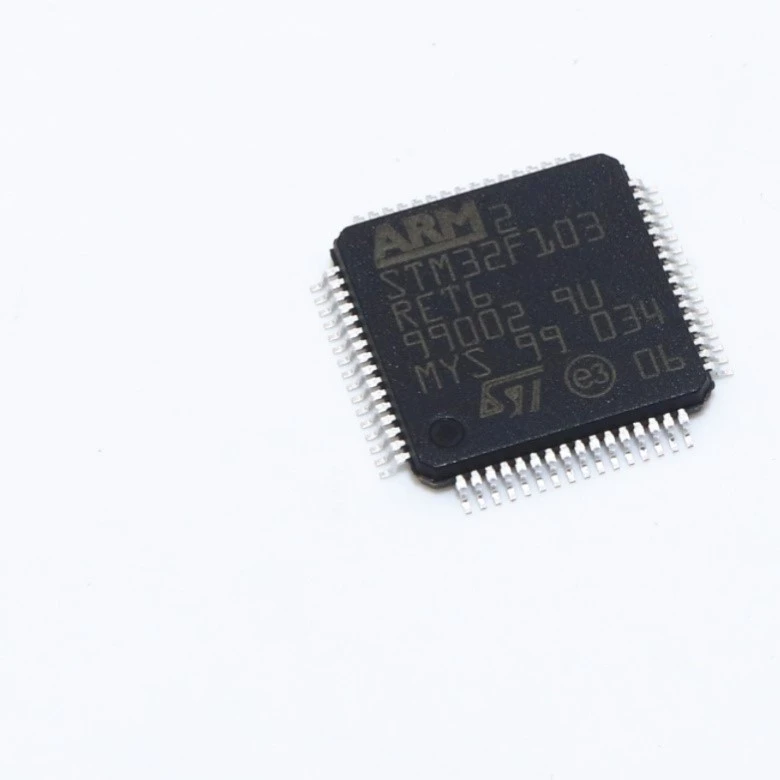

СТМ32Ф103РЕТ6

Функции

■ Ядро: 32-разрядный процессор ARM Cortex-M3™

– Максимальная частота 72 МГц, производительность 1,25 DMIPS/МГц (Dhrystone 2.1) при доступе к памяти в состоянии ожидания 0

– Одноцикловое умножение и аппаратное деление

■ Воспоминания

– от 256 до 512 Кбайт флэш-памяти

– до 64 Кбайт SRAM

– Параллельный интерфейс LCD, 8080/6800 режимов

■ Управление часами, сбросом и поставками

– Напряжение питания и входы/выходы от 2,0 до 3,6 В

– POR, PDR и программируемый детектор напряжения (PVD)

– Кварцевый генератор от 4 до 16 МГц

– Внутренний RC с заводской отделкой 8 МГц

– Внутренний 40 кГц RC с калибровкой

– генератор 32 кГц для RTC с калибровкой

■ 3 × 12-разрядных аналого-цифровых преобразователей 1 мкс (до 21 канала)

– Диапазон преобразования: от 0 до 3,6 В

– Возможность тройного отбора проб и удержания

– Датчик температуры

■ 2 × 12-разрядных цифро-аналоговых преобразователя

■ DMA: 12-канальный контроллер DMA

– Поддерживаемые периферийные устройства: таймеры, АЦП, ЦАП, SDIO, I2Ss, SPI, I2Cs и USART

■ До 11 таймеров

– До четырех 16-битных таймеров, каждый с 4 IC/OC/PWM или счетчиком импульсов и квадратурным (инкрементным) входом энкодера

– 2 × 16-битных ШИМ-таймеров управления двигателем с генерацией мертвого времени и аварийной остановкой

– 2 сторожевых таймера × (независимый и оконный)

– Таймер SysTick: 24-битный даунконтер

– 2 × 16-битных базовых таймеров для управления ЦАП
