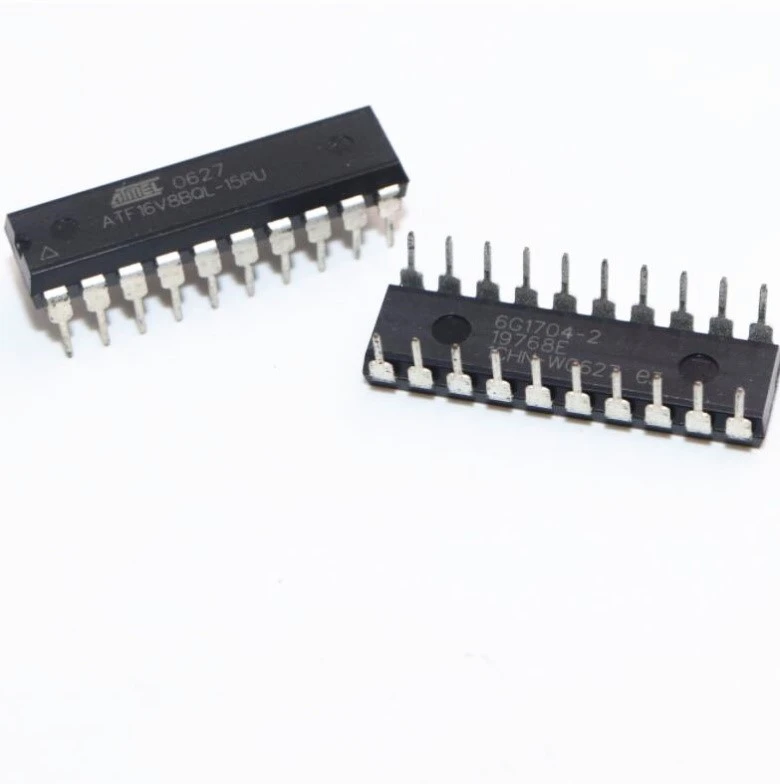

АТФ16В8Б-15ПУ

Описание

The Atmel® ATF16V8B(QL) is a high-performance CMOS Electrically-Erasable Programmable Logic Device (EE PLD) that utilizes the Atmel proven electrically-erasable Flash memory technology. All speed ranges are specified over the full 5.0V  10 percent range for industrial temperature range.

ATF16V8BQL обеспечивает маломощное-решение PLD с определением фронта и низким энергопотреблением в режиме ожидания (обычно 5 мА). ATF16V8BQL автоматически переходит в режим низкого-энергопотребления через схему обнаружения перехода (ITD), когда устройство находится в режиме ожидания.

ATF16V8B(QL) включает в себя расширенный набор общих архитектур, что позволяет напрямую заменить семейство 16R8 и большинство 20-выводных комбинаторных PLD. Каждому из восьми результатов присвоено восемь терминов продукта. Три различных режима работы, автоматически настраиваемые с помощью программного обеспечения, позволяют реализовать очень сложные логические функции.

Функции:

■Industry-standard Architecture ̶

-Emulates Many 20-pin PALs® ̶

-Low-cost Easy-to-use Software Tools 

■High-speed Electrically-erasable Programmable Logic Devices ̶

-10ns Maximum Pin-to-pin Delay 

■Automatic 5mA Standby for ATF16V8BQL 

■CMOS and TTL Compatible Inputs and Outputs ̶

-Input and I/O Pull-up Resistors 

■Advanced Flash Technology ̶

-Reprogrammable ̶

-100 percent Tested 

■High-reliability CMOS Process ̶

-20 Year Data Retention ̶

-100 Erase/Write Cycles ̶

-2,000V ESD Protection ̶

-200mA Latchup Immunity 

■Industrial Temperature Range 

■Dual-in-line and Surface Mount Packages in Standard Pinouts  ■PCI-compliant 

■Green Package Options (Pb/Halide-free/RoHS Compliant)
