ТЛЕ2142ИДР

● Низкий уровень шума

10 Гц . . . 15 нВ/√Гц

1 кГц . . . 10,5 нВ/√Гц

● Нагрузка 10000-pF

● 20-мА минимальный выходной ток короткого замыкания

● 7-В / мкс минимальная скорость нарастания

● Продукт с высоким коэффициентом усиления и пропускной способностью... 5,9 МГц

● Низкий VIO . . . 500 мкВ Макс при 25°C

● Одинарная или разделенная поставка. . . от 4 В до 44 В

● Быстрое время успокоения от 340 нс до 0,1% от 400 нс до 0,01%

● Восстановление насыщения . . . 150 нс

● Большой выходной поворот VCC − +0,1 В до VCC + − 1 В

Описание

Устройства TLE214x и TLE214xA представляют собой высокопроизводительные операционные усилители с внутренней компенсацией, построенные с использованием комплементарного биполярного процесса Excalibur texas Instruments. TLE214xA - это более жесткий класс напряжения смещения TLE214x. Оба являются совместимыми с выводами обновлениями стандартных промышленных продуктов.

Конструкция включает в себя входной каскад, который одновременно обеспечивает низкий уровень шума аудиодиапазона 10,5 нВ/√Гц с углом 1/f 10 Гц и симметричной скоростью нарастания 40 В/мкс, как правило, при нагрузках до 800 пФ. В результате низкие искажения и высокая пропускная способность питания важны в высокоточных аудиоприложениях. Быстрое время успокоения от 340 нс до 0,1% от шага 10 В с нагрузкой 2 кОм/100 пФ полезно в драйверах быстрого привода/позиционирования. При аналогичных условиях испытаний время успокоения до 0,01% составляет 400 нс.

Устройства стабильны с емкостными нагрузками до 10 нФ, хотя полоса пропускания 6 МГц снижается до 1,8 МГц при таком высоком уровне нагрузки. Таким образом, TLE214x и TLE214xA полезны для низко опущенного отбора проб и удержания и прямой буферизации длинных кабелей, включая токовые петли от 4 мА до 20 мА.

Специальная конструкция также демонстрирует улучшенную нечувствительность к несоответствиям компонентов интегральной схемы, о чем свидетельствует максимальное напряжение смещения 500 мкВ и типичный дрейф 1,7 мкВ/°C. Минимальный коэффициент подавления в общем режиме и коэффициент подавления напряжения питания составляют 85 дБ и 90 дБ соответственно.

Производительность устройства относительно не зависит от напряжения питания в диапазоне от ±2 В до ±22 В. Входы могут работать между VCC− − − 0,3 и VCC+ − 1,8 В без индуцирования разворота фазы, хотя чрезмерный входной ток может вытекать из каждого входа, превышающего нижний синфазный входной диапазон. Выходной каскад all-npn обеспечивает почти рельсовое выходное колебание VCC− − − 0,1 до VCC + − 1 В в условиях легкой нагрузки по току. Устройство может поддерживать замыкание напряжения питания, поскольку выходной ток внутренне ограничен, но необходимо позаботиться о том, чтобы максимальная рассеиваемая мощность корпуса не превышалась.

Обе версии также могут использоваться в качестве компараторов. Дифференциальные входы VCC± могут поддерживаться без повреждения устройства. Задержка распространения с открытым контуром с уровнями напряжения TTL обычно составляет 200 нс. Это дает хорошее представление о восстановлении насыщения выходного каскада, когда устройство выводится за пределы рекомендуемого выходного колебания.

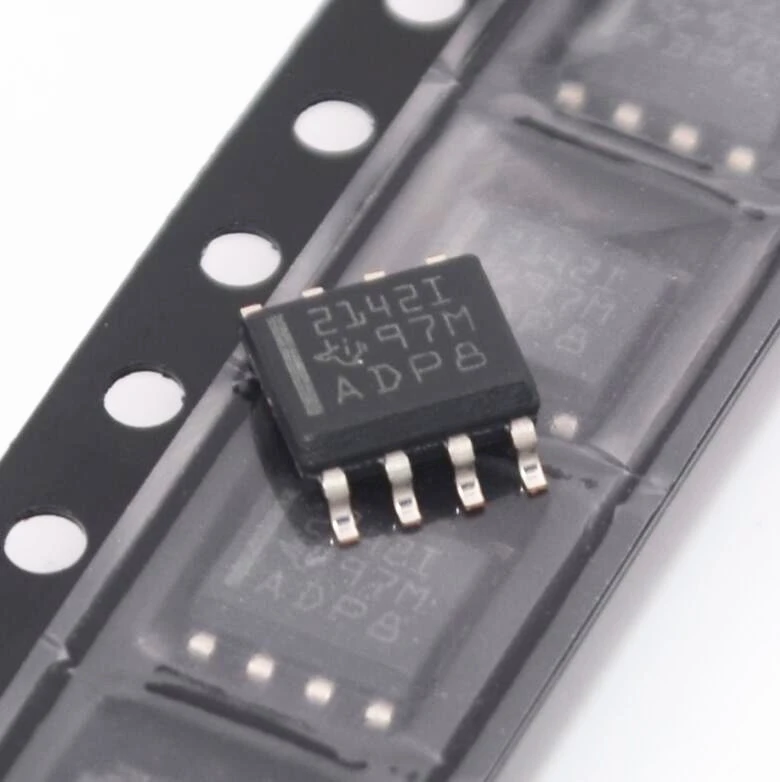

Как TLE214x, так и TLE214xA доступны в широком спектре корпусов, включая как стандартную 8-контактную версию с малым контуром, так и форму микросхемы для систем высокой плотности. С-суффиксные устройства характеризуются для работы при температуре от 0°С до 70°С, I-суффиксные устройства от −40°С до 105°С и М-суффиксные устройства в полном военном температурном диапазоне от −55°С до 125°С.
