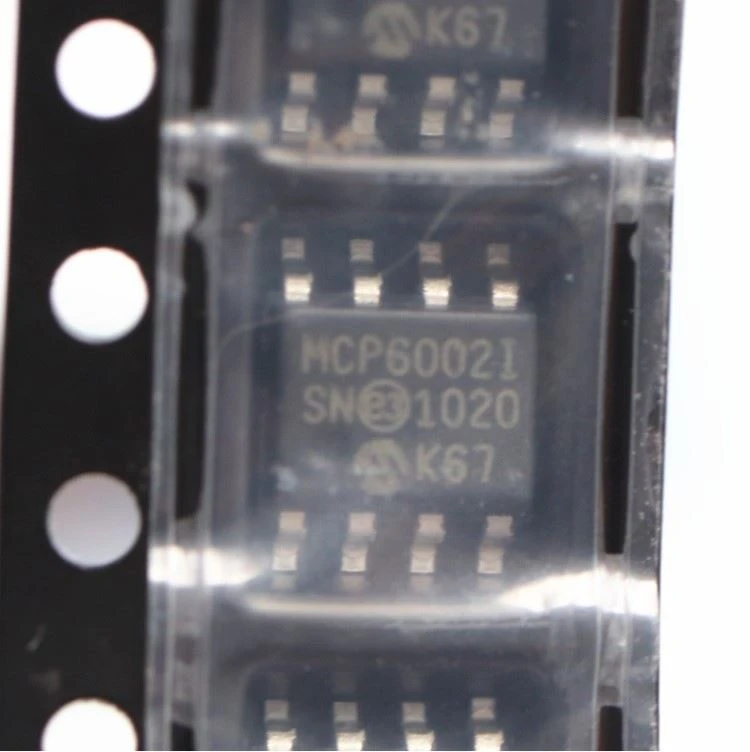

МКП6002-I

Функции

● Доступен в 5-выводных пакетах SC-70 и 5-выводных SOT-23

● Коэффициент усиления полосы пропускания: 1 МГц (номинал)

● Вход / выход Rail-to-Rail

● Доступны в одноместных, двойных и четырехместных корпусах

● Напряжение питания: от 1,8 В до 6,0 В

● Фазовый запас: 90 ° (номинал)

● Температурный диапазон:

- Промышленность: от -40 °C до +85 °C

- Расширенный: от -40 °C до +125 °C

● Потребляемый ток: IQ = 100 мкА (номинал)

Приложений

●Транспортное средство

● Портативное оборудование

● Системы с батарейным питанием

● Фотодиодный усилитель

● Аналоговые фильтры

●Ноутбуки и КПК

Описание

Семейство операционных усилителей Microchip Technology Inc. MCP6001/2/4 специально разработано для применения общего назначения. Это семейство имеет фазовый запас 90° и 1 МГц GBWP. Он также поддерживает запас фазы 45° при емкостной нагрузке 500 пФ. Даже работает от напряжения одного питания до 1,8 В, это семейство все еще может потреблять ток покоя 100 мкА. В дополнение к этому, MCP6001/2/4 поддерживает выход rail-to-rail и входное колебание, с диапазоном входного напряжения Common-mode VDD + 300 мВ до VSS – 300 мВ.

Семейство MCP6001/2/4 доступно в расширенном и промышленном температурном диапазонах с диапазоном питания от 1,8 В до 6,0 В.
