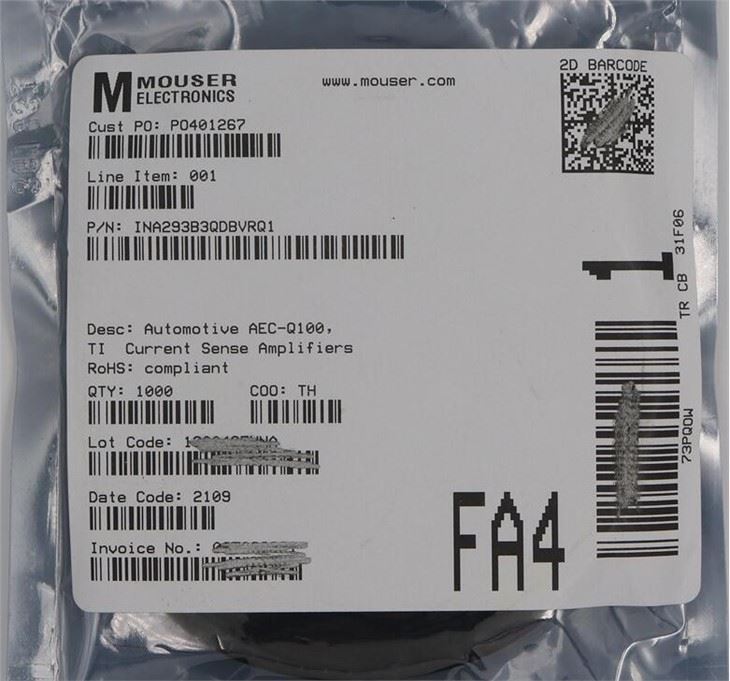

INA293B3QDBVRQ1

Описание



INA293-Q1 — это сверхточный усилитель для измерения тока, который может измерять падение напряжения на шунтирующих резисторах в широком диапазоне синфазного напряжения от –4 В до 110 В. Отрицательное синфазное напряжение позволяет устройству работать под землей, что обеспечивает точное измерение рециркуляционных токов в полумостовых приложениях. Сочетание низкого напряжения смещения, малой погрешности усиления и высокого CMRR постоянного тока обеспечивает высокоточное измерение тока. INA293-Q1 предназначен не только для измерения постоянного тока, но и для высокоскоростных приложений (например, быстрая защита от перегрузки по току) с широкой полосой пропускания 1,3 МГц и 85-дБ AC CMRR. (при 50 кГц).

INA293-Q1 работает от одного источника питания от 2,7-В до 20-В, потребляя 1,5 мА тока питания. INA293-Q1 доступен с пятью вариантами усиления: 20 В/В, 50 В/В, 100 В/В, 200 В/В и 500 В/В. Эти варианты усиления предназначены для приложений измерения тока с широким динамическим диапазоном.

INA293-Q1 работает в диапазоне рабочих температур от −40 до плюс 125 градусов и предлагается в компактном корпусе SOT-23 с двумя вариантами распиновки.



Функции



• AEC-Q100 сертифицирован для автомобильного применения

–Температурный класс 1: от –40 до плюс 125 градусов, т.а.

• Функциональная безопасность

– Имеется документация, помогающая проектировать систему функциональной безопасности.

• Широкое синфазное напряжение:

– Рабочее напряжение: от −4 В до плюс 110 В

– Напряжение выживания: от −20 В до плюс 120 В

• Отличный CMRR: – 160-дБ DC-CMRR – 85-дБ AC-CMRR при 50 кГц

• Точность: – Усиление:

• Ошибка усиления: ±0,15% (максимум)

• Дрейф усиления: ±10 ppm/градус (максимум) – Смещение:

• Напряжение смещения: ±15 мкВ (типовое)

• Дрейф смещения: ±0,05 мкВ/градус (типичное значение)

• Доступные усиления:

– INA293A1-Q1, INA293B1-Q1: 20 В/В

– INA293A2-Q1, INA293B2-Q1: 50 В/В

– INA293A3-Q1, INA293B3-Q1: 100 В/В

– INA293A4-Q1, INA293B4-Q1: 200 В/В

– INA293A5-Q1, INA293B5-Q1: 500 В/В

• Широкая полоса пропускания: 1,3 МГц • Скорость нарастания: 2,5 В/мкс

• Ток покоя: 1,5 мА



Приложения



• 48-В автомобильной промышленности

• Электромагнитное управление

• Преобразователь 48-В постоянного тока в постоянный

• Управление клапаном
