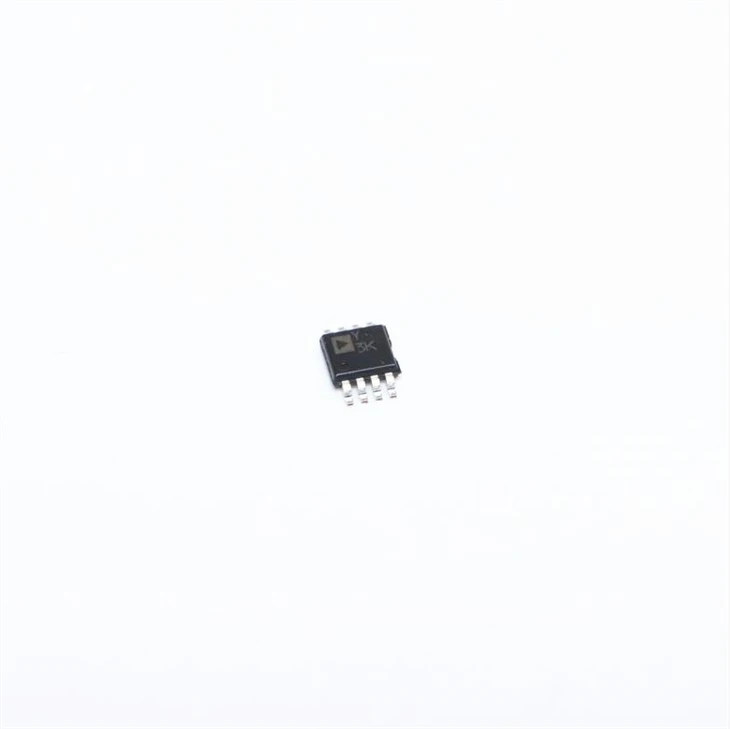

АД8218БРМЗ

ОБЩЕЕ ОПИСАНИЕ



AD8218 — это высоковольтный токовый шунтирующий усилитель с высоким разрешением. Он имеет заданное усиление 20 В/В с максимальной погрешностью усиления ±0,35% во всем диапазоне температур. Буферизованное выходное напряжение напрямую взаимодействует с любым типичным преобразователем. AD8218 обеспечивает превосходное подавление входного синфазного сигнала в диапазоне от 4 В до 80 В. AD8218 выполняет двунаправленные измерения тока через шунтирующий резистор в различных промышленных и телекоммуникационных приложениях, включая управление двигателями, управление батареями и управление смещением усилителя мощности базовой станции.



AD8218 предлагает революционную производительность в диапазоне температур от -40 градусов до плюс 125 градусов. Он имеет сердечник с нулевым дрейфом, что приводит к типичному дрейфу смещения ±100 нВ/градус во всем диапазоне рабочих температур и диапазоне синфазного напряжения. Особое внимание уделяется поддержанию линейности выходного сигнала в диапазоне входного дифференциального напряжения от 0 мВ до ~250 мВ. AD8218 также включает внутренний источник опорного напряжения 80 мВ, который можно активировать для оптимального динамического диапазона в однонаправленных приложениях измерения тока. Типичное входное напряжение смещения составляет ±50 мкВ.



AD8218 предлагается в 8-ведущем пакете MSOP и 8-ведущем пакете LFCSP.

ОСОБЕННОСТИ

·Высокий диапазон синфазных напряжений

-от 4 В до 80 В при работе

От −0,3 В до плюс 85 В для выживания

·Буферизованное выходное напряжение

·Усиление=20 В/В

·Широкий диапазон рабочих температур: от −40 до плюс 125 градусов.

·Отличные характеристики переменного и постоянного тока

Стандартный дрейф смещения ±100 нВ/градус

±50 мкВ типичное смещение

±5 ppm/градус типичный дрейф усиления

110 дБ типичный CMRR при постоянном токе



ПРИЛОЖЕНИЯ

·Измерение тока на стороне высокого напряжения

-48 В телеком

-Управление энергопотреблением

-Базовые станции

-Двунаправленное управление двигателем

-Прецизионные высоковольтные источники тока
